摘要

鏡筒定位面平面度與鏡片間隔精度是決定光學系統成像質量的核心參數，二者偏差易導致光軸偏移、成像模糊等問題。白光干涉測量技術具備非接觸、納米級精度優勢，可實現兩項參數的精準同步檢測。本文采用白光干涉測量技術，開展鏡筒定位面平面度與鏡片間隔精度檢測實驗，探究該技術的應用效果與檢測優勢，為光學鏡筒裝配質量管控提供技術支撐。

關鍵詞

白光干涉測量；鏡筒定位面；平面度；鏡片間隔精度；檢測應用

引言

光學鏡筒裝配中，定位面平面度決定鏡片裝配基準精度，鏡片間隔精度直接影響光線折射與成像一致性，二者協同作用決定光學系統性能。傳統檢測方法需分別采用不同設備檢測兩項參數，效率低且易產生檢測偏差。白光干涉測量可通過一次掃描完成平面度與間隔精度的同步檢測，精準捕捉微觀偏差，為兩項參數的高效檢測提供可靠技術路徑。

實驗方案

實驗選用鋁合金鏡筒與石英鏡片，鏡筒定位面尺寸18mm×18mm，設計不同平面度偏差與鏡片間隔偏差的樣本。搭建白光干涉測量平臺，調試光路確保檢測穩定性，對鏡筒定位面進行全域掃描，采集平面度數據；同時，通過干涉信號分析鏡片與定位面的間距，精準測量鏡片間隔精度，對比驗證檢測數據的準確性。

實驗結果與分析

實驗表明，白光干涉測量可實現定位面平面度與鏡片間隔精度的同步精準檢測，平面度測量精度達±2nm，鏡片間隔精度檢測誤差小于3%。當定位面平面度偏差≤0.003mm時，鏡片間隔精度偏差可控制在±0.002mm以內，滿足光學裝配要求；平面度偏差增大時，鏡片間隔精度顯著下降，二者呈正相關關系。分析可知，白光干涉測量可高效完成兩項參數同步檢測，減少檢測流程，為裝配工藝優化提供精準數據支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

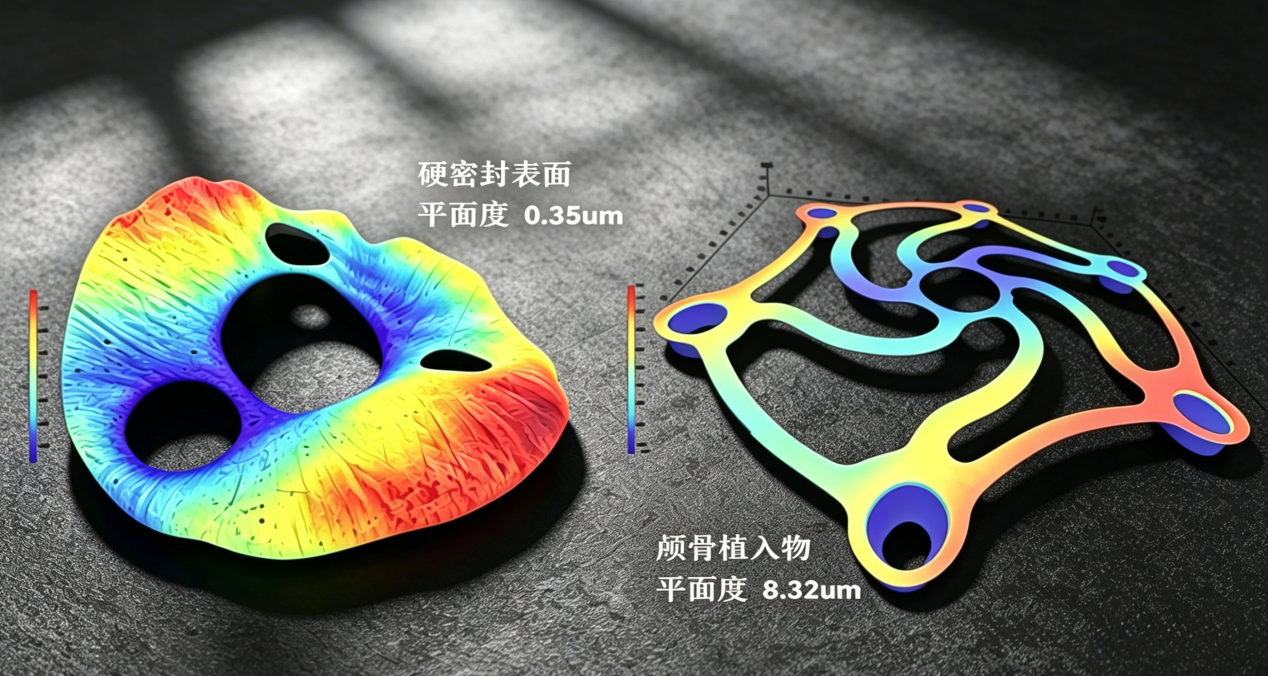

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

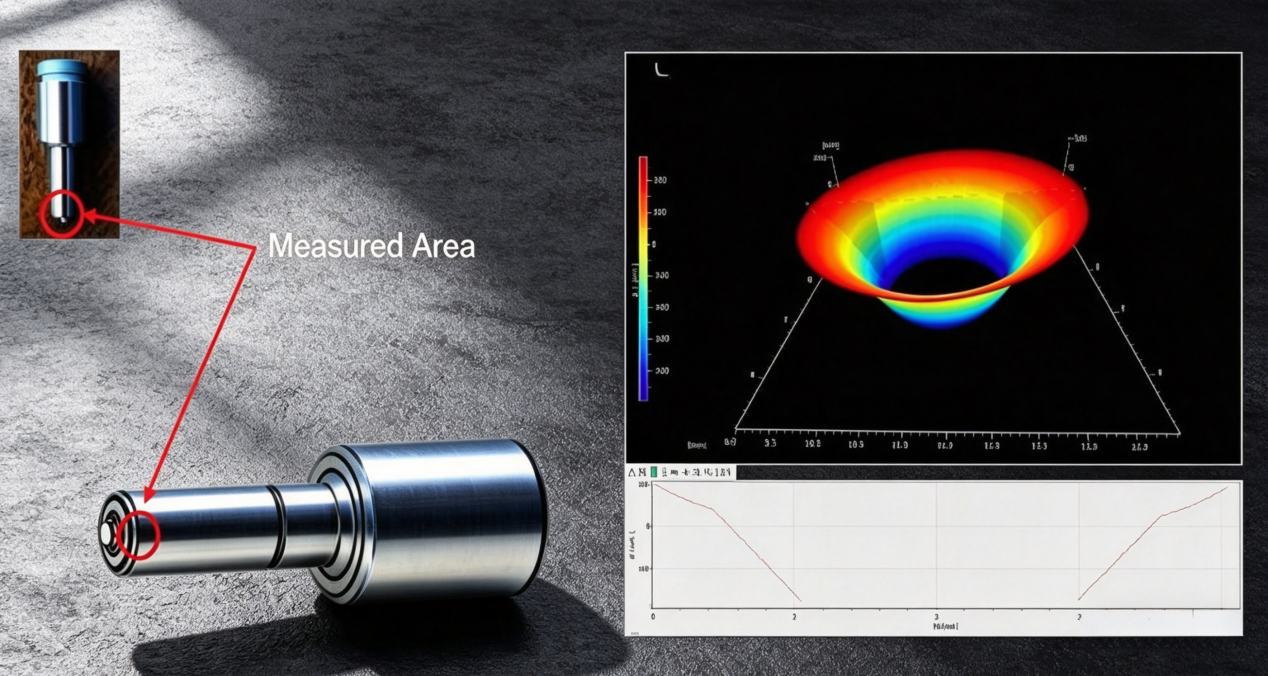

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。
