摘要

鏡筒定位面平面度偏差會通過鏡片裝配偏差誘發光學系統像質劣化，明確其影響機理是提升光學系統性能的關鍵。白光干涉測量技術憑借非接觸、納米級精度優勢，可精準表征定位面平面度微觀特征，為像質影響機理分析提供可靠檢測依據。本文采用白光干涉測量技術檢測鏡筒定位面平面度，結合像質評價實驗，解析平面度偏差對像質的影響路徑與內在機理，為光學鏡筒質量管控提供技術支撐。

關鍵詞

白光干涉測量；鏡筒定位面；平面度；像質影響；機理解析

引言

光學系統像質直接決定其應用價值，鏡筒定位面作為鏡片裝配的核心基準，其平面度偏差會導致鏡片裝配傾斜、受力不均，進而引發像差、成像模糊等問題。傳統檢測方法難以精準捕捉定位面微觀偏差，無法有效解析其對像質的影響機理。白光干涉測量可清晰呈現定位面微觀形貌，精準量化平面度偏差，為探究平面度與像質的內在關聯、解析影響機理提供高效技術手段。

實驗方案

實驗選用鋁合金鏡筒與高透光學鏡片，鏡筒定位面尺寸18mm×18mm，制備不同平面度偏差的鏡筒樣本。搭建白光干涉測量平臺，調試光路確保檢測精度，對定位面進行全域掃描，采集平面度數據并量化偏差等級；將鏡片裝配后，采用像質評價儀檢測成像分辨率、畸變等指標，對比不同平面度偏差下的像質差異，追溯影響機理。

實驗結果與分析

實驗表明，白光干涉測量可精準量化鏡筒定位面平面度，測量精度達±2nm，能清晰識別微觀缺陷。當平面度偏差≤0.003mm時，成像分辨率≥50lp/mm，畸變≤0.5%，像質良好；偏差超過0.006mm，分辨率降至35lp/mm以下，畸變增至1.2%以上。機理分析顯示，平面度偏差導致鏡片裝配基準傾斜，引發光軸偏移與像差，同時受力不均產生鏡片微觀形變，共同加劇像質劣化，白光干涉測量可為機理解析提供精準數據支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

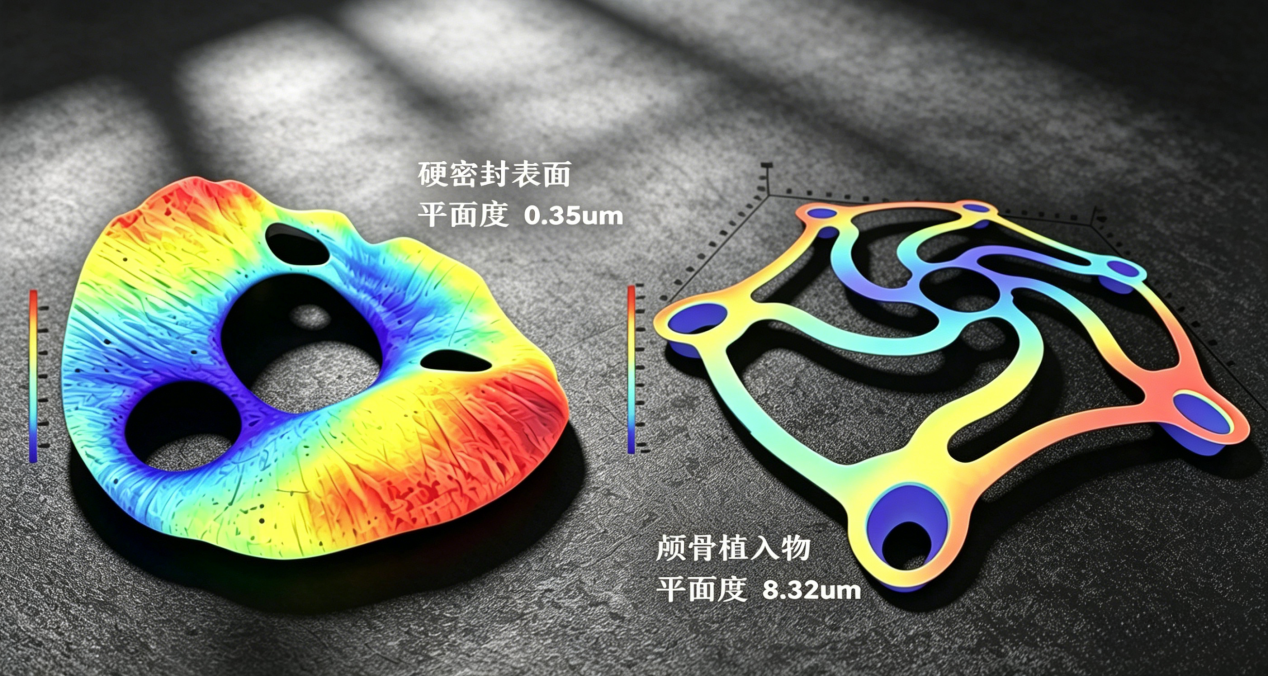

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

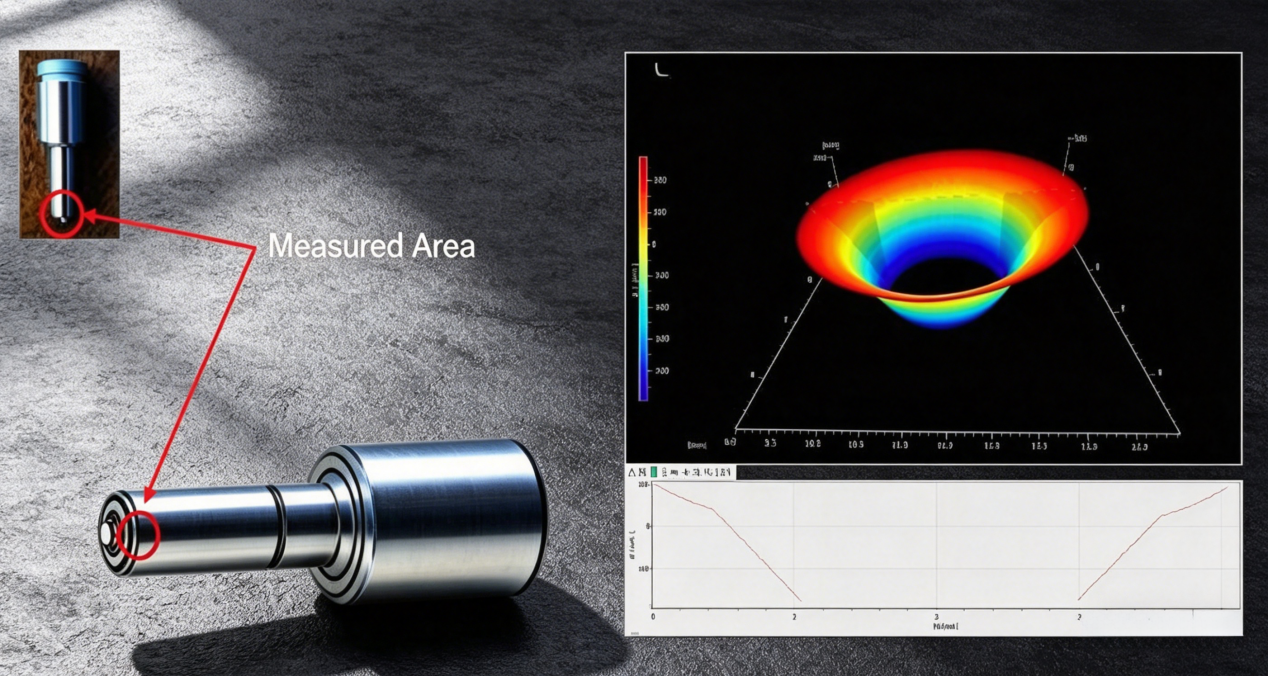

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

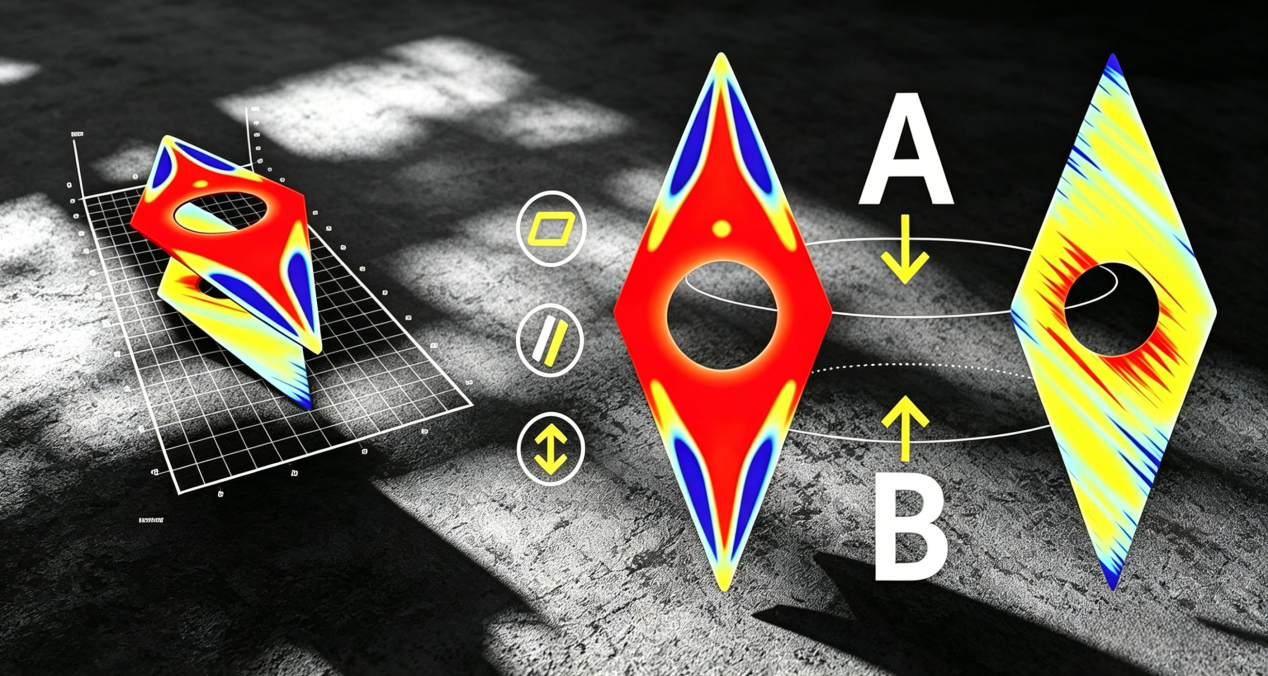

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
