摘要

光軸同軸度是光學系統精準成像的核心保障，鏡筒定位面平面度偏差易導致鏡片裝配傾斜，進而破壞光軸同軸度。白光干涉測量技術具備非接觸、納米級精度優勢，可精準表征鏡筒定位面平面度與光軸同軸度偏差，為二者關聯分析提供可靠檢測手段。本文采用白光干涉測量技術，開展鏡筒定位面平面度與光軸同軸度同步檢測實驗，分析平面度偏差對光軸同軸度的影響規律，為光學鏡筒裝配質量管控提供技術支撐。

關鍵詞

白光干涉測量；鏡筒定位面；平面度；光軸同軸度；測量分析

引言

光軸同軸度直接決定光學系統的成像穩定性與精度，鏡筒定位面作為鏡片裝配的基準面，其平面度偏差會產生不均勻裝配應力，導致鏡片中心偏移，破壞光軸同軸性。傳統檢測方法難以同步精準捕捉平面度微觀偏差與光軸同軸度異常，而白光干涉測量可清晰呈現定位面微觀形貌，實現平面度與同軸度的精準檢測，為探究二者內在關聯提供高效技術路徑。

實驗方案

實驗選用鋁合金鏡筒與高透光學鏡片，鏡筒定位面尺寸18mm×18mm，制備不同平面度偏差的鏡筒樣本。搭建白光干涉測量平臺，調試光路確保檢測精度達±2nm，對鏡筒定位面進行全域掃描，采集平面度數據；將鏡片裝配后，通過白光干涉測量表征光軸同軸度偏差，結合同軸度測量儀驗證數據準確性，對比分析平面度偏差與光軸同軸度的對應關系。

實驗結果與分析

實驗表明，白光干涉測量可精準檢測鏡筒定位面平面度與光軸同軸度，檢測誤差均小于3%。當定位面平面度偏差≤0.003mm時，光軸同軸度偏差≤4″，滿足光學系統要求；當平面度偏差超過0.006mm，光軸同軸度偏差增至10″以上，且平面度偏差與同軸度偏差呈正相關。分析可知，平面度偏差導致鏡片裝配基準傾斜，引發光軸偏移，白光干涉技術可實現二者同步檢測，為裝配工藝優化提供精準數據支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

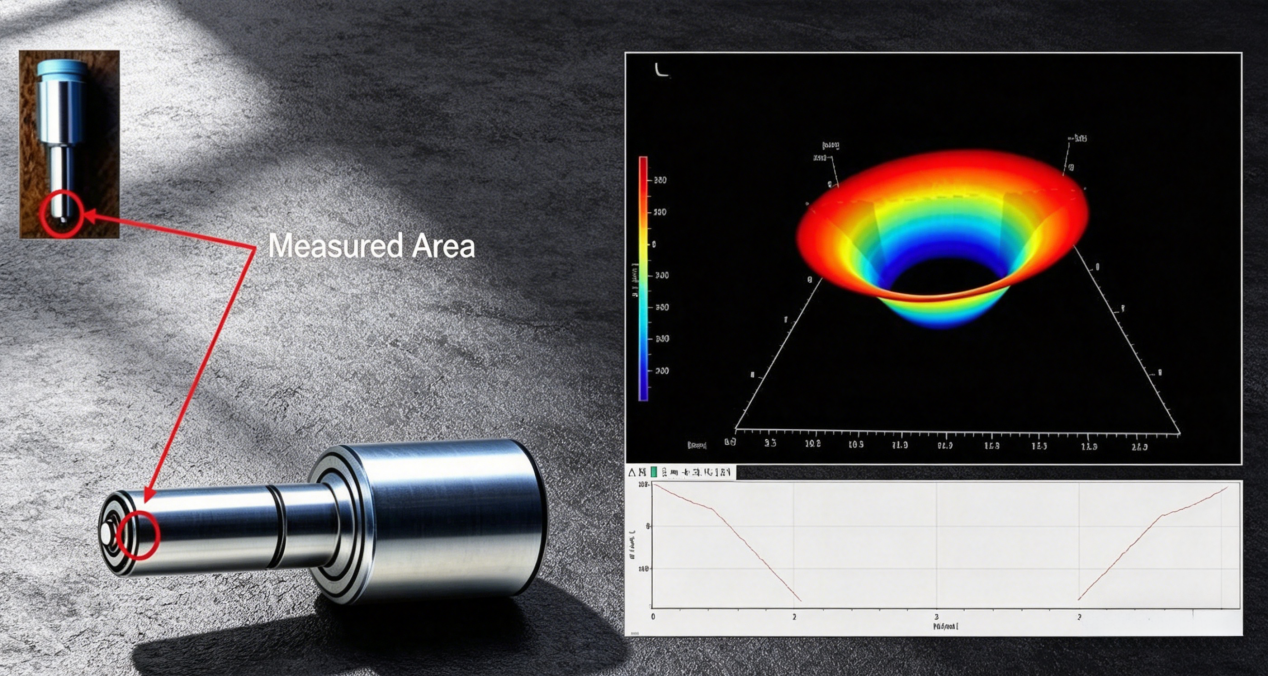

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

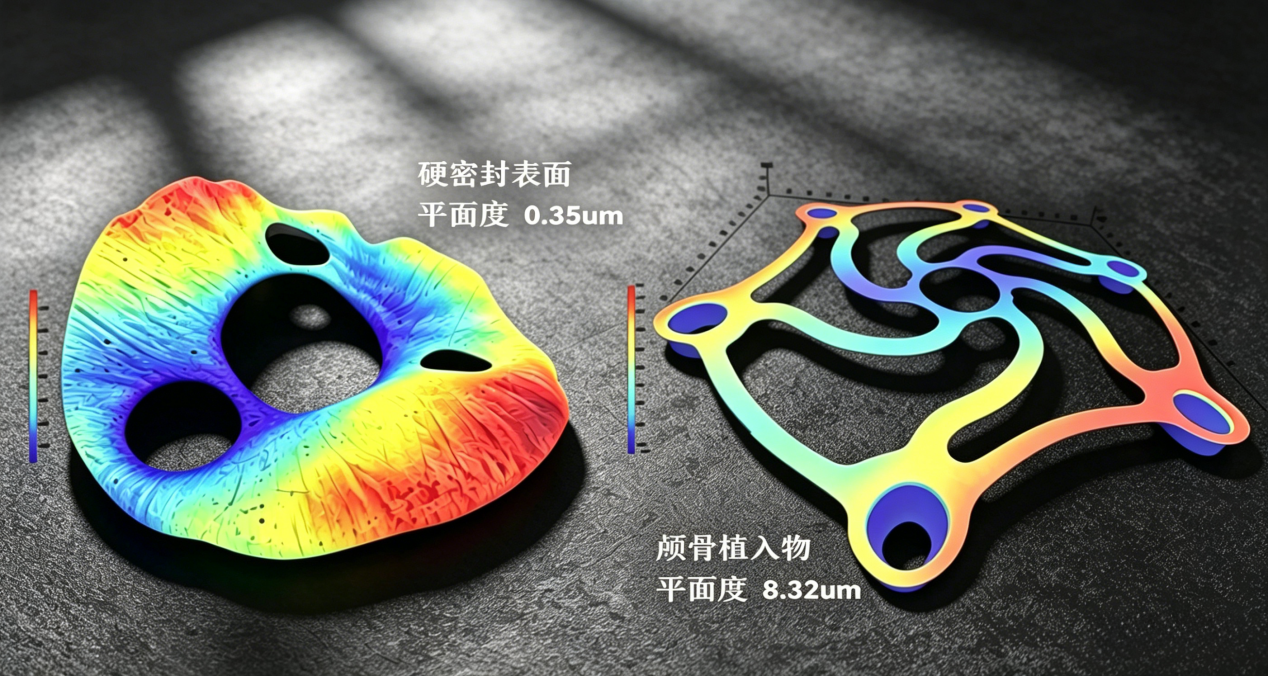

（實測噴油器密封端面 平面度變形 0.35um）

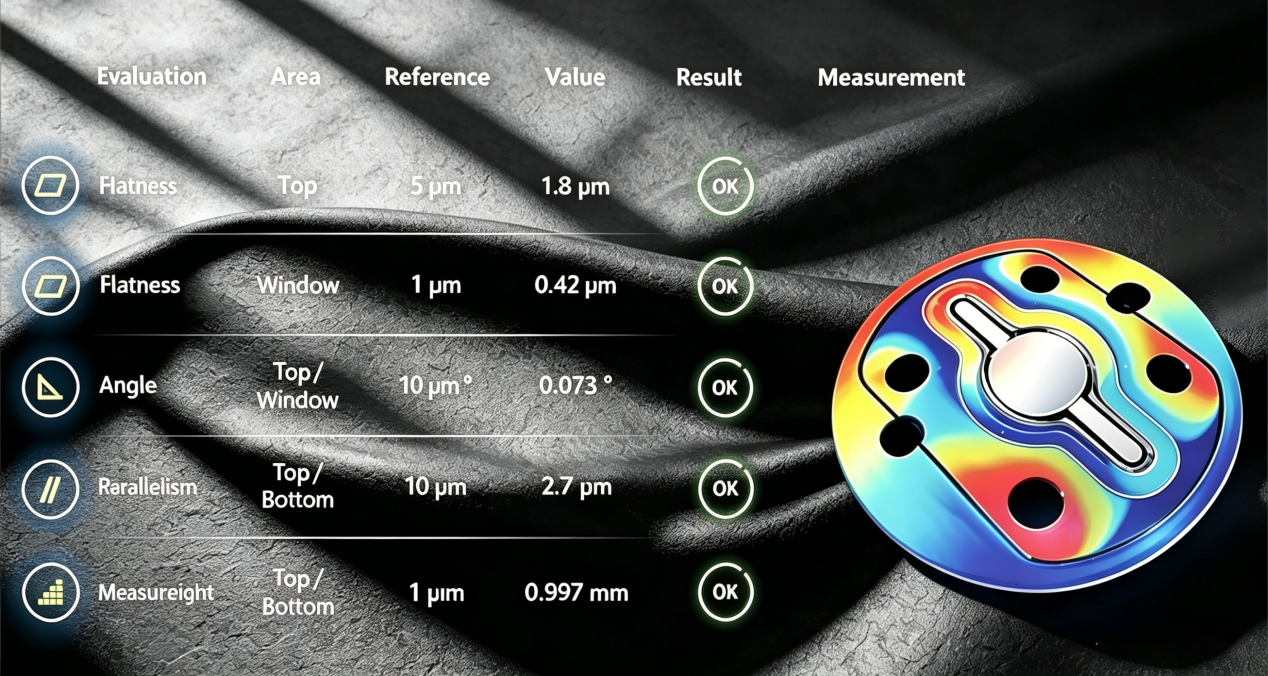

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。
