一、ISO 25178面粗糙度核心標準核心詳解
ISO 25178是國際通用的三維面粗糙度檢測專屬核心標準，區別于傳統二維輪廓粗糙度規范，聚焦工件表面全域三維形貌的量化評定，填補了精密制造領域二維輪廓檢測表征片面化的行業空白。該標準核心明確了面粗糙度各類核心參數的定義范疇、計算方法與計量基準，涵蓋Sa、Sz、Sq等關鍵三維形貌表征指標，不再局限于單一線性輪廓數據采集，而是以工件整個被測表面為檢測基底，全方位量化表面微觀起伏、微孔、紋理及微結構缺陷。同時，ISO 25178嚴格細化三維檢測的濾波算法、測量區域選取、數據校準及結果評定規范，統一不同光學測量設備的檢測實操標準，確保各類精密工件面粗糙度檢測數據的一致性、溯源性與可比性，成為半導體、光學器件、精密模具等高端制造行業表面質量管控的核心依據。
二、傳統二維粗糙度檢測方式核心短板
目前不少制造企業仍沿用傳統接觸式探針二維輪廓測量方式開展粗糙度檢測，無法適配ISO 25178面粗糙度標準化檢測要求，應用局限性突出。傳統檢測僅采集工件單一截面線性輪廓數據，以局部二維數值替代整體表面三維質量，無法全面反映工件全域表面微觀形貌特征，易出現局部微缺陷漏檢、質量評定失真等問題。同時，接觸式探針測量易劃傷精密鍍膜、軟質基材及薄壁微結構工件，破壞成品完整性；且設備無法適配微納級高精度三維形貌采集，人工調試參數干預多，測量數據重復性差，完全達不到ISO 25178對三維面形檢測的精度與標準化管控要求。
三、適配ISO 25178的白光干涉儀檢測實施方案
白光干涉儀基于非接觸式光學3D測量核心原理，完美適配ISO 25178全維度面粗糙度檢測標準要求，精準匹配高端工件精密檢測剛需。設備無需接觸被測工件表面，依托白光干涉成像原理快速采集全域三維表面形貌數據，無工件損傷風險，適配各類軟質、易碎、微納結構精密工件檢測。系統內置契合ISO 25178標準的專用算法，可自動完成測量區域選定、合規濾波處理及Sa、Sz等核心面粗糙度參數精準計算，全程自動化運行，杜絕人工操作帶來的數值偏差。該設備檢測精度高、測速快，可同步生成標準化檢測數據與形貌圖譜，檢測結果完全符合標準溯源與行業質控要求，適配研發試制、生產線巡檢及成品出廠全檢測場景。新啟航 專業提供綜合光學3D測量方案。
粗糙度測量解析：激光共聚焦顯微鏡實測數據不準的核心原因及解決方案
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊時數據卻精準穩定，這一現象的核心原因，是設備視野局限與ISO粗糙度檢測標準不匹配。
1.1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度與物鏡倍率正相關，行業內檢測納米級粗糙度，普遍采用尼康50倍APO高倍物鏡。但高倍率必然壓縮視野范圍，該鏡頭的單幅FOV視野僅0.5mm，成像取樣范圍極小。
1.2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間：0.02μm～0.1μm
取樣長度Lr（截止波長λc）：0.25mm
評定長度Ln（有效評估長度）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）：2.5μm（Lr/100）
1.3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度檢測標準，取樣范圍不足，會直接影響檢測數據的科學性與準確性。
1.4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺的硬件實力，極易引入新誤差：
壓電平臺：拼接精度最高、誤差最小，但設備成本昂貴；
直線電機平臺：精度與成本均衡，適配常規精密檢測場景；
伺服電機平臺：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差；行業通常通過算法濾波掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
超大視野+納米級高精度，效率精度雙突破

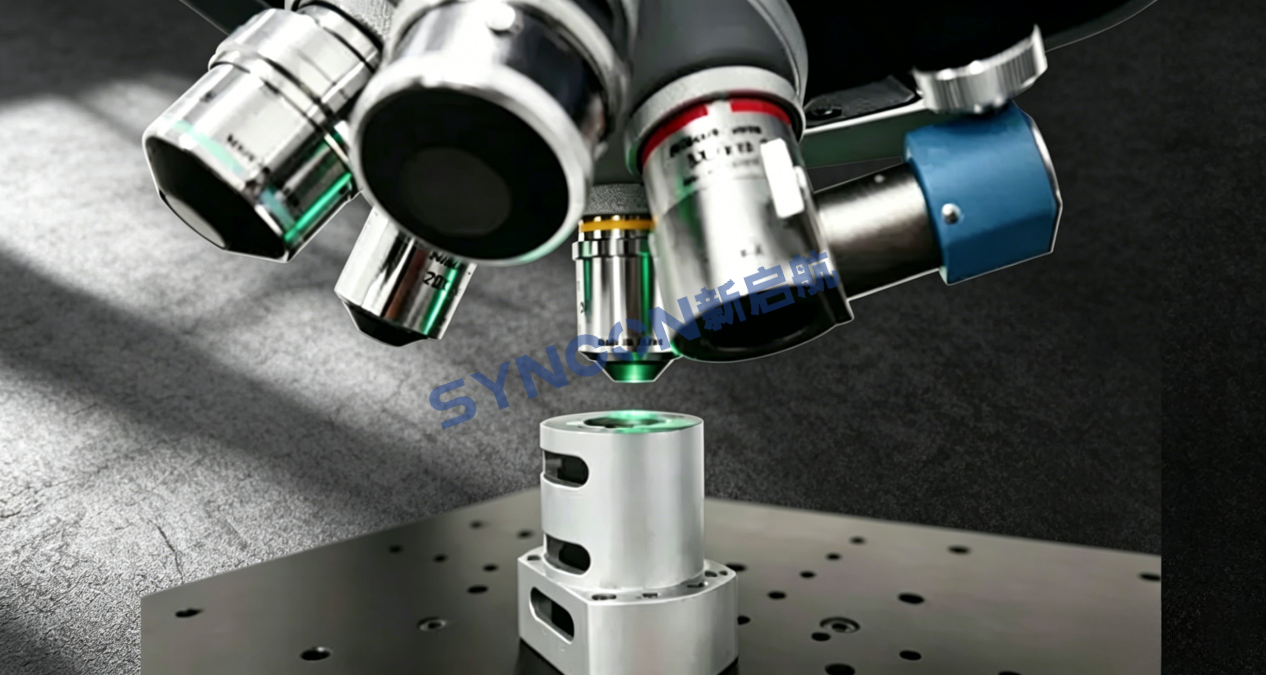

打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野，遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構，無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。

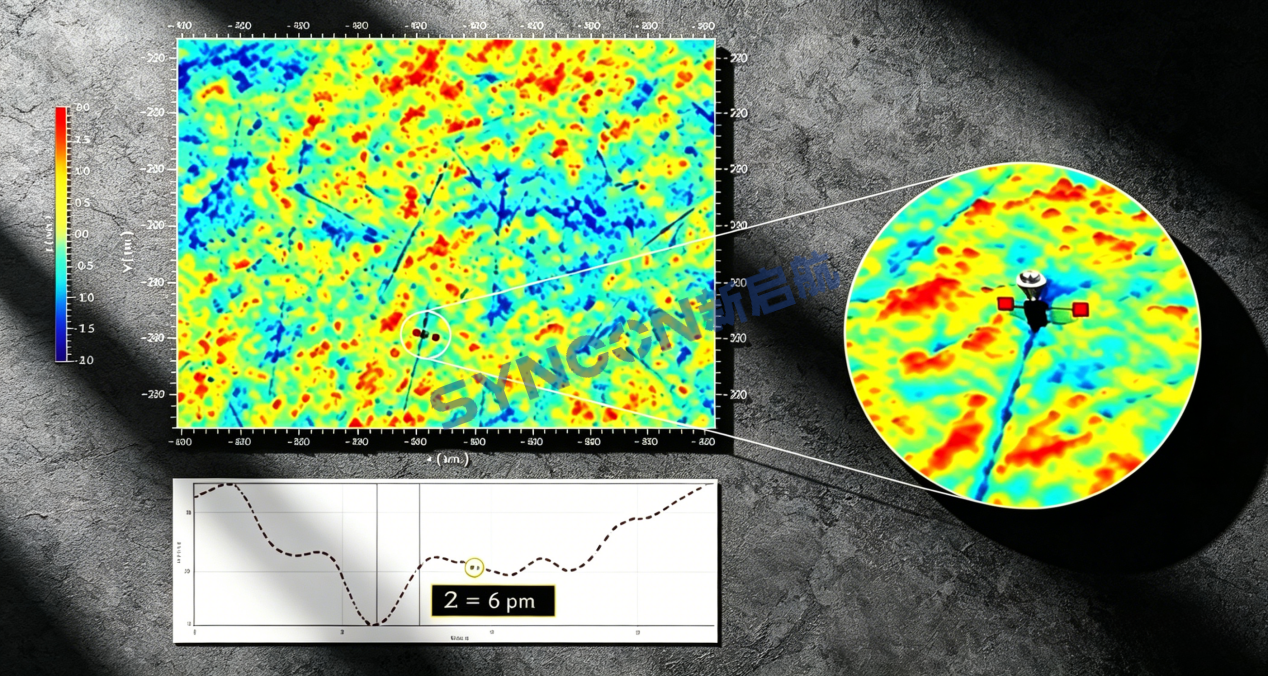

實測可精準完成14mm端面平面度檢測，最低可解析6pm（0.006nm）的超微觀形貌變化，完全滿足Ra100nm以下超精密粗糙度的檢測需求。

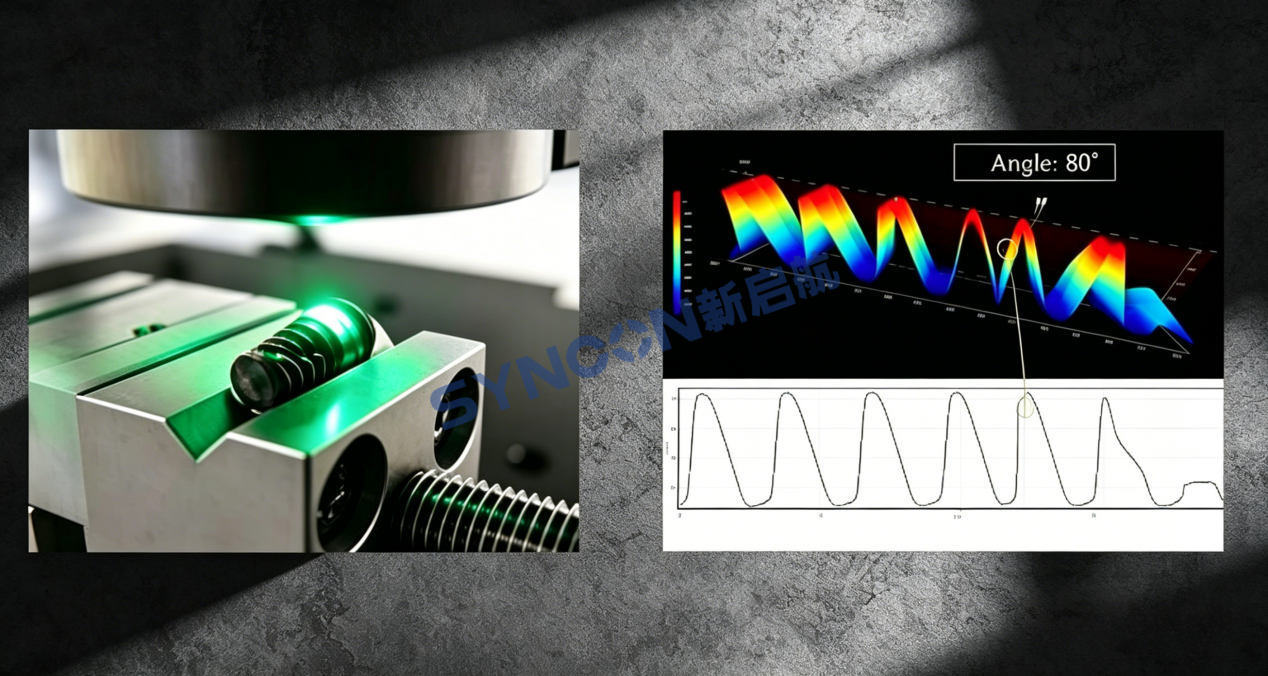

2. 80°超陡斜面測量，突破平面測量局限
打破傳統白光干涉儀僅能檢測平面樣品的技術壁壘，支持80°陡峭斜面、錐面、異形曲面高精度測量，全面適配復雜形貌工件檢測場景，無需額外搭配專用測量設備，實現平面、曲面、異形件全場景一體化檢測。

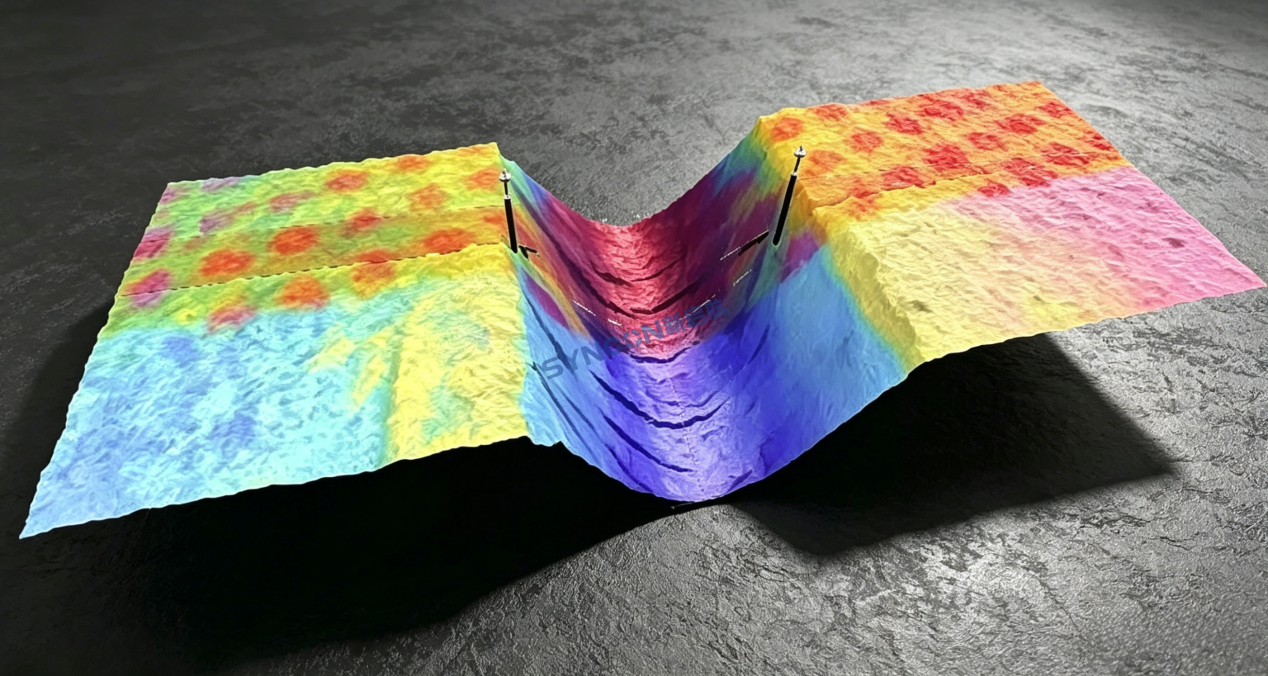

3. 真彩色3D成像，形貌細節全面還原
突破行業技術瓶頸，在保留高端黑白CMOS高清干涉條紋解析能力的基礎上，新增RGB三原色真彩色成像功能，摒棄傳統設備單一黑白成像的弊端。可清晰還原樣品表面微觀形貌、色彩差異與紋理細節，測量信息更全面、數據分析更直觀，讓檢測數據、形貌圖像雙重可追溯。
4. 雙平面平行度檢測，適配多結構樣品

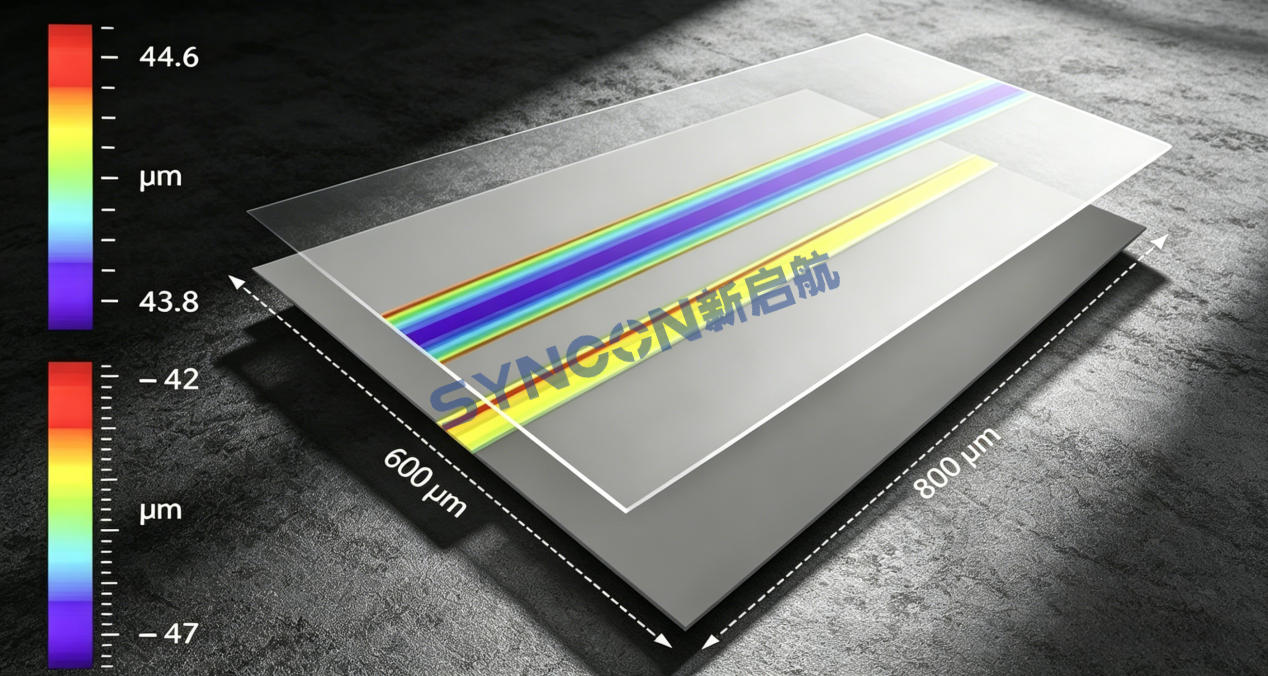

采用定制化光路設計，可精準完成非透明工件的厚度檢測與上下平面平行度測量，完美適配多層結構、非透明精密部件的檢測需求，極大拓寬設備適用場景，提升設備通用性與實用性。
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
睿克光學，專注提供一站式光學3D精密測量解決方案，以核心技術突破賦能工業精密檢測，助力各行業實現高效、精準、標準化的質量檢測與品質升級。
