MEMS 傳感器溫漂、遲滯、線性度與零點漂移管控，白光干涉儀檢測

MEMS傳感器在壓力傳感、慣性測量、智能車載及精密工業感知領域應用愈發普及，器件工作過程中的溫漂特性、響應遲滯、輸出線性度偏差及零點漂移問題，是制約傳感測量精準度與長期工作穩定性的核心因素。這類性能劣化根源多為芯片膜片結構應力分布不均、材料熱膨脹系數匹配差異及微加工制程形變缺陷，傳統電學測試僅能獲取宏觀輸出數據，無法溯源結構微觀形變誘因，難以從工藝端精準排查參數漂移、線性失真及遲滯超標的底層原因，無法實現傳感器性能前置化質控與精準優化調校。

白光干涉儀采用非接觸式三維形貌精密測量原理，具備納米級超高測量分辨率，可對MEMS傳感器核心感應結構進行全域微觀形變精準掃描表征。通過精準檢測不同溫度工況下結構微變形量、應力殘留形變及加工形貌誤差，有效關聯結構形變與溫漂、零點偏移、響應遲滯及線性度偏差的內在對應關系，量化各項結構誘因對傳感器電學輸出性能的影響權重。設備可快速完成多批次樣品同步檢測與數據比對，依托專業算法完成形變數據建模分析，為制程工藝優化、結構參數調校及性能誤差補償提供精準可靠的實測依據，從源頭實現MEMS傳感器各項關鍵性能指標的精細化管控與一致性校準。新啟航 專業提供綜合光學3D測量方案

大視野3D白光干涉儀——MEMS傳感器納米級測量全域解決方案

突破傳統測量局限，定義MEMS傳感器檢測新范式！大視野3D白光干涉儀依托核心創新技術，一機解鎖納米級全場景測量，以高效與精密兼具的優勢，適配MEMS傳感器全流程檢測，重新詮釋工業精密測量的核心標準。

核心優勢：大視野+高精度，打破行業壁壘

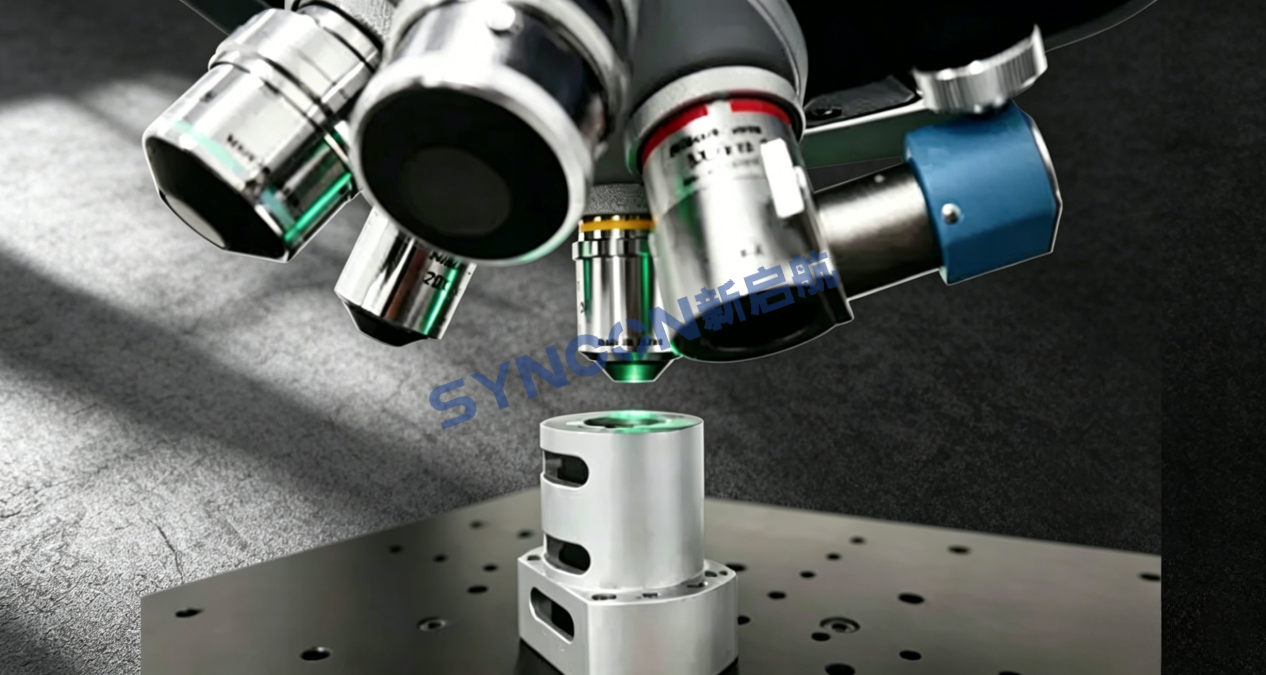

打破行業常規局限，徹底解決傳統設備1倍以下物鏡僅能單孔使用、需兩臺儀器分別實現大視野觀測與高精度測量的痛點。本設備搭載全新0.6倍輕量化鏡頭，配備15mm超大單幅視野，搭配可兼容4個物鏡的轉塔鼻輪，一臺設備即可全面覆蓋大視野觀測與高精度測量需求，高效適配MEMS傳感器復雜樣品檢測場景，無需頻繁切換設備，大幅提升檢測效率與數據精準度。

MEMS傳感器實測應用圖示

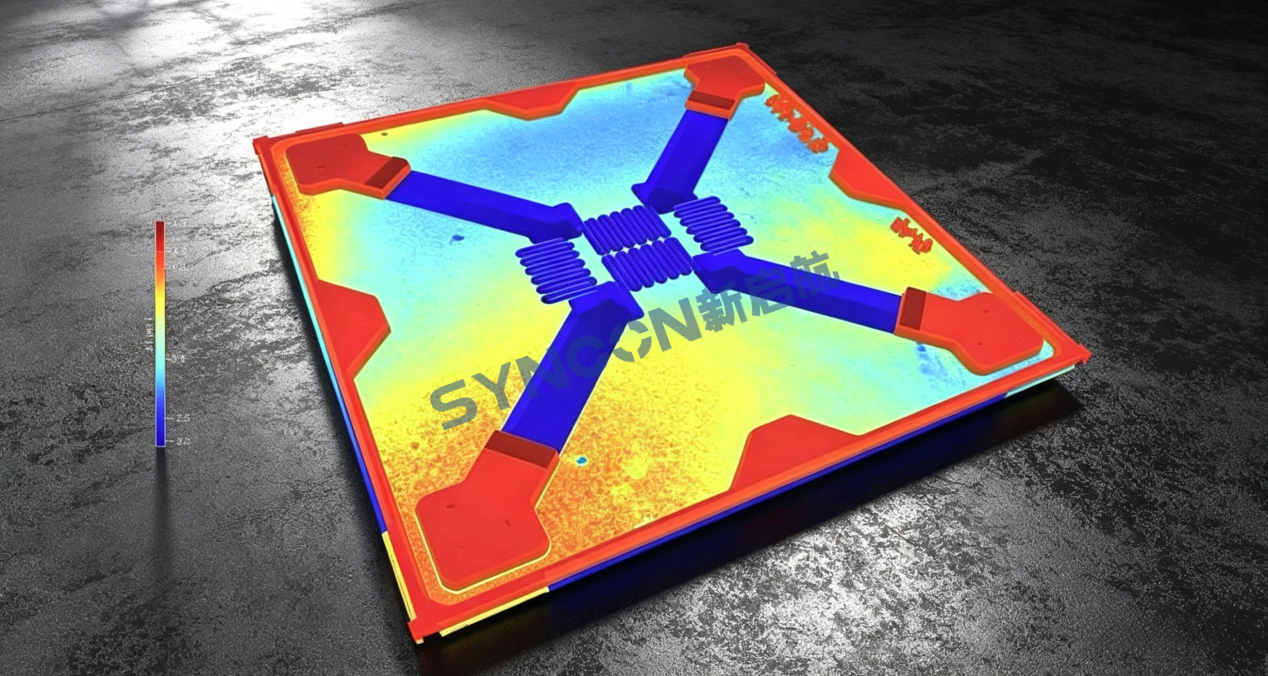

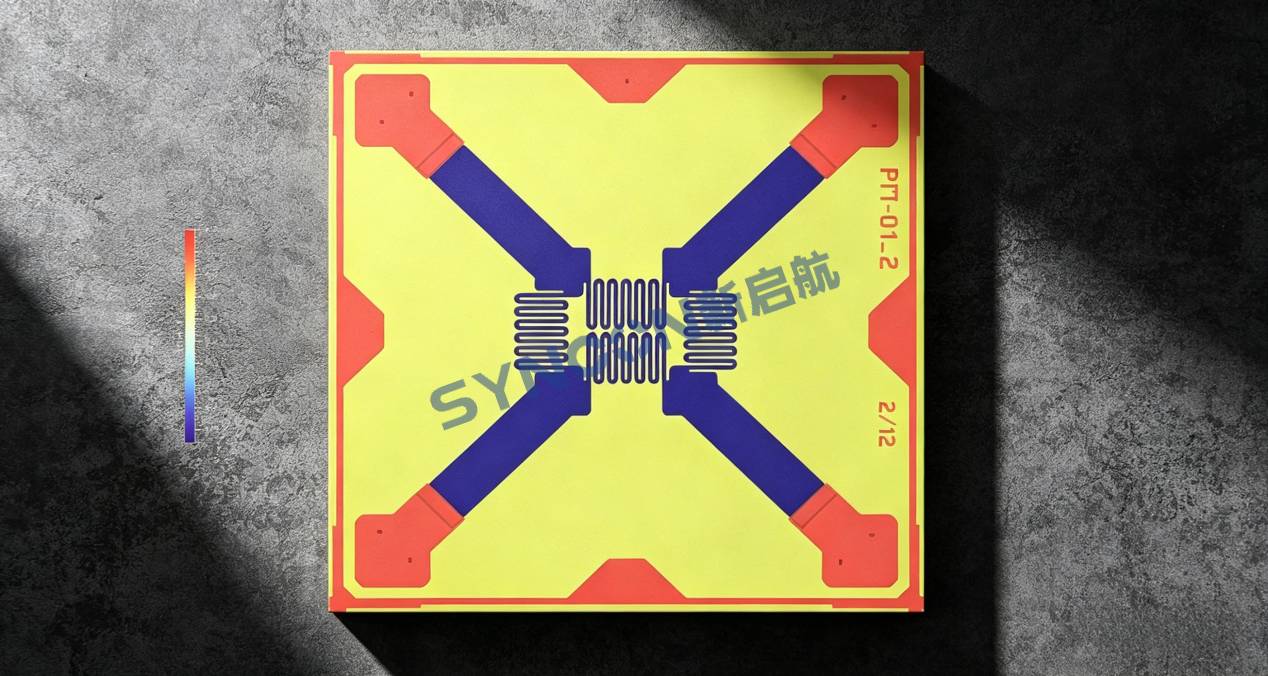

（以上為實測MEMS壓力傳感器芯片全景圖，可清晰呈現芯片整體形貌，精準捕捉全域細節，為芯片外觀及整體尺寸檢測提供可靠支撐）

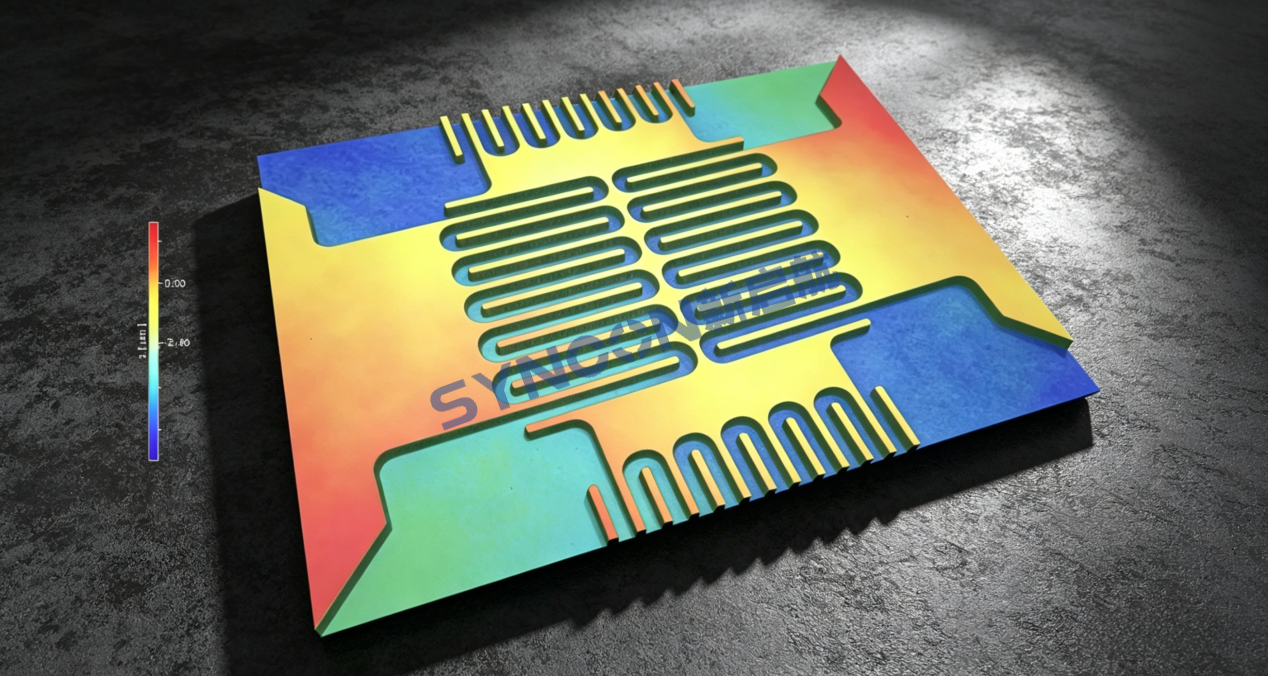

（圖為MEMS梳齒狀結構圖，可精準還原梳齒微觀形態，助力梳齒間距、尺寸精度等關鍵參數的精準檢測，保障MEMS器件性能穩定性）

睿克光學——專業提供綜合光學3D測量解決方案，深耕MEMS傳感器檢測領域，助力產業高質量發展！
