基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究
發布時間:
2026-06-03
作者:
新啟航半導體有限公司

一、超薄薄膜加工工藝檢測痛點

超薄薄膜構件是微納光學、半導體封裝、柔性電子器件的核心功能結構,其鍍膜、濺射、刻蝕等精密工序易產生納米級形貌缺陷,主要包含膜厚梯度偏差、微孔洞、局部褶皺、界面分層、微觀粗糙度超標等問題。此類納米級缺陷無法被常規光學顯微鏡、探針設備全面精準檢測,極易造成器件光學透射、反射性能衰減及結構可靠性失效,是精密薄膜加工工藝優化的關鍵難點。


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

傳統單點抽樣檢測模式還存在漏檢、誤檢缺陷,難以滿足工業化精密質控需求,亟需高精度、全域化的微觀形貌檢測技術支撐工藝迭代。


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

二、白光干涉儀(WLI)檢測技術原理與優勢


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

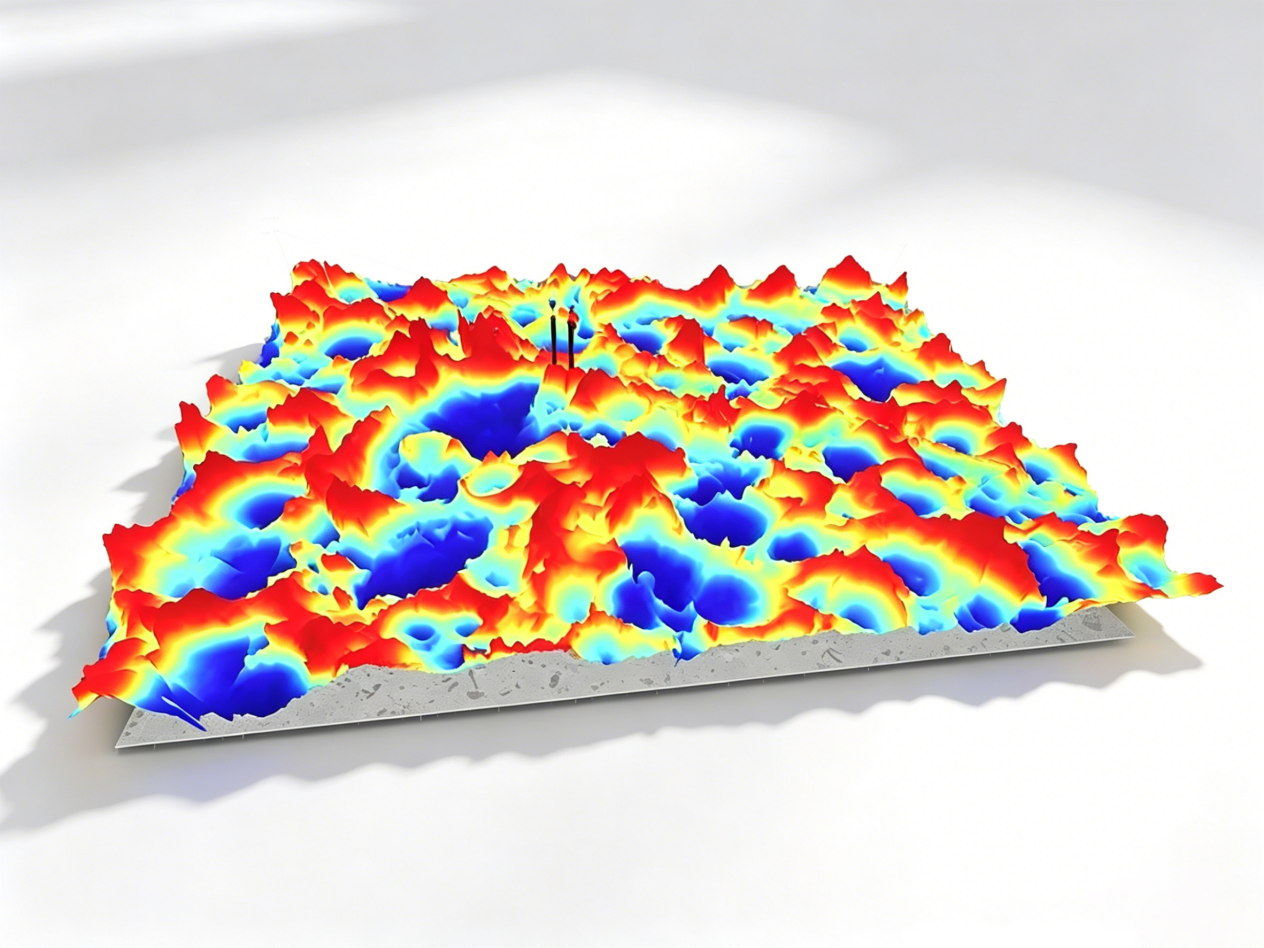

白光干涉儀依托低相干白光干涉原理,可實現非接觸、無損傷、納米級三維形貌檢測,突破傳統檢測設備的精度與場景局限。該技術可精準量化薄膜表面粗糙度、臺階高度、局部形變、膜層均勻度等核心參數,精準甄別各類細微工藝異常,同時支持大面積全域掃描檢測,有效規避抽樣檢測的誤差問題。

通過WLI采集的高精度形貌數據,可反向溯源鍍膜速率、基底平整度、工藝環境參數波動等核心異常誘因,為超薄薄膜構件加工質控、工藝優化、參數迭代提供可靠數據支撐,顯著提升產品加工一致性與成品合格率,適配各類精密超薄構件工業化檢測場景[1][2]。

三、大視野3D白光干涉儀核心性能優勢


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

針對半導體晶圓、薄膜構件精密檢測的量產需求,大視野3D白光干涉儀突破傳統設備技術局限,解決了傳統設備小視野、高精度與大視野無法兼顧、需多設備搭配檢測的行業痛點。設備核心性能參數及優勢如下:


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

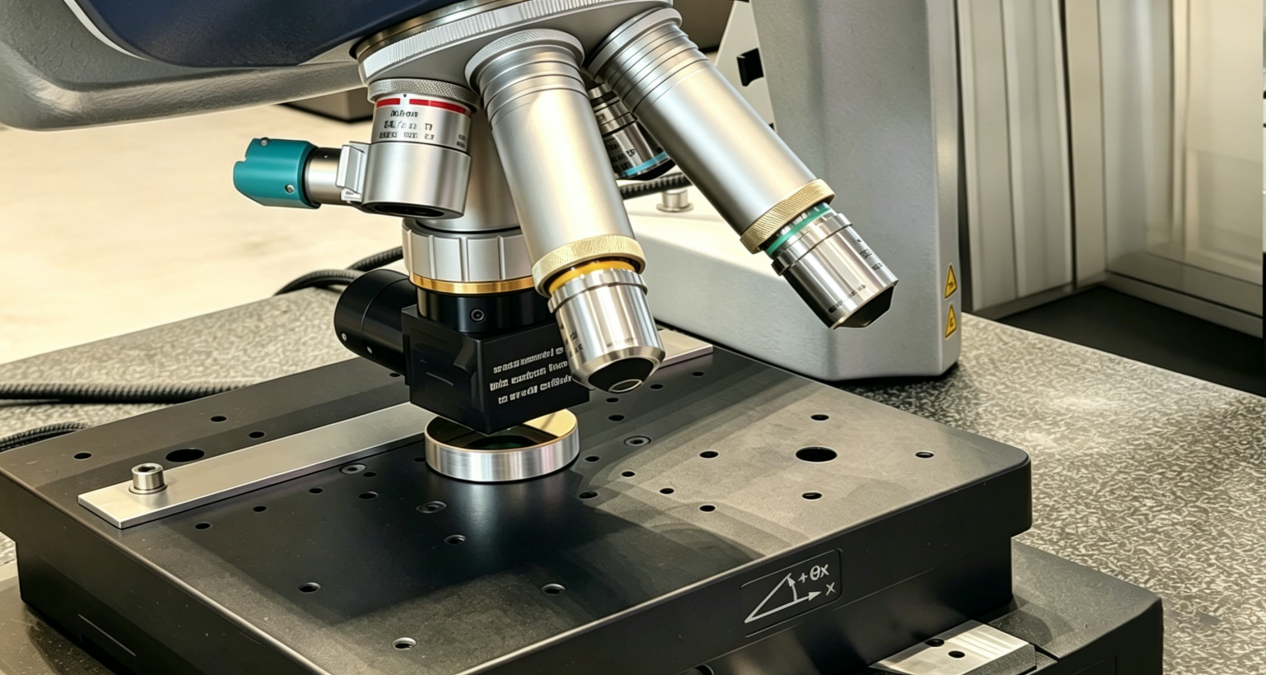

視野與精度兼顧:搭載0.6倍輕量化專用鏡頭,配備15mm超大單幅視野,搭配可兼容4個物鏡的轉塔鼻輪,單設備即可完成大視野全域觀測與納米級高精度測量,無需頻繁切換設備,大幅提升量產檢測效率[1][3]。


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

超高檢測精度:垂直測量精度可達0.1nm級,橫向分辨率達0.3μm,深度測量重復性誤差<0.5%,線寬測量精度±5nm,可滿足半導體高端制程超光滑表面檢測標準[8]。

全域適配性強:支持8寸晶圓全版圖掃描檢測,適配晶圓、薄膜構件全流程精密檢測場景,可為半導體加工、封裝全環節質量管控提供權威數據支撐[4][5]。


基于白光干涉儀的超薄薄膜微觀形貌表征及晶圓檢測應用研究

四、核心檢測指標與晶圓實測應用

4.1 晶圓表面粗糙度專項檢測(核心指標)

表面粗糙度(Ra)是衡量晶圓拋光質量、影響后續鍍膜、鍵合工藝穩定性的核心指標,設備可實現超光滑晶圓表面納米級粗糙度精準檢測,典型實測數據如下:

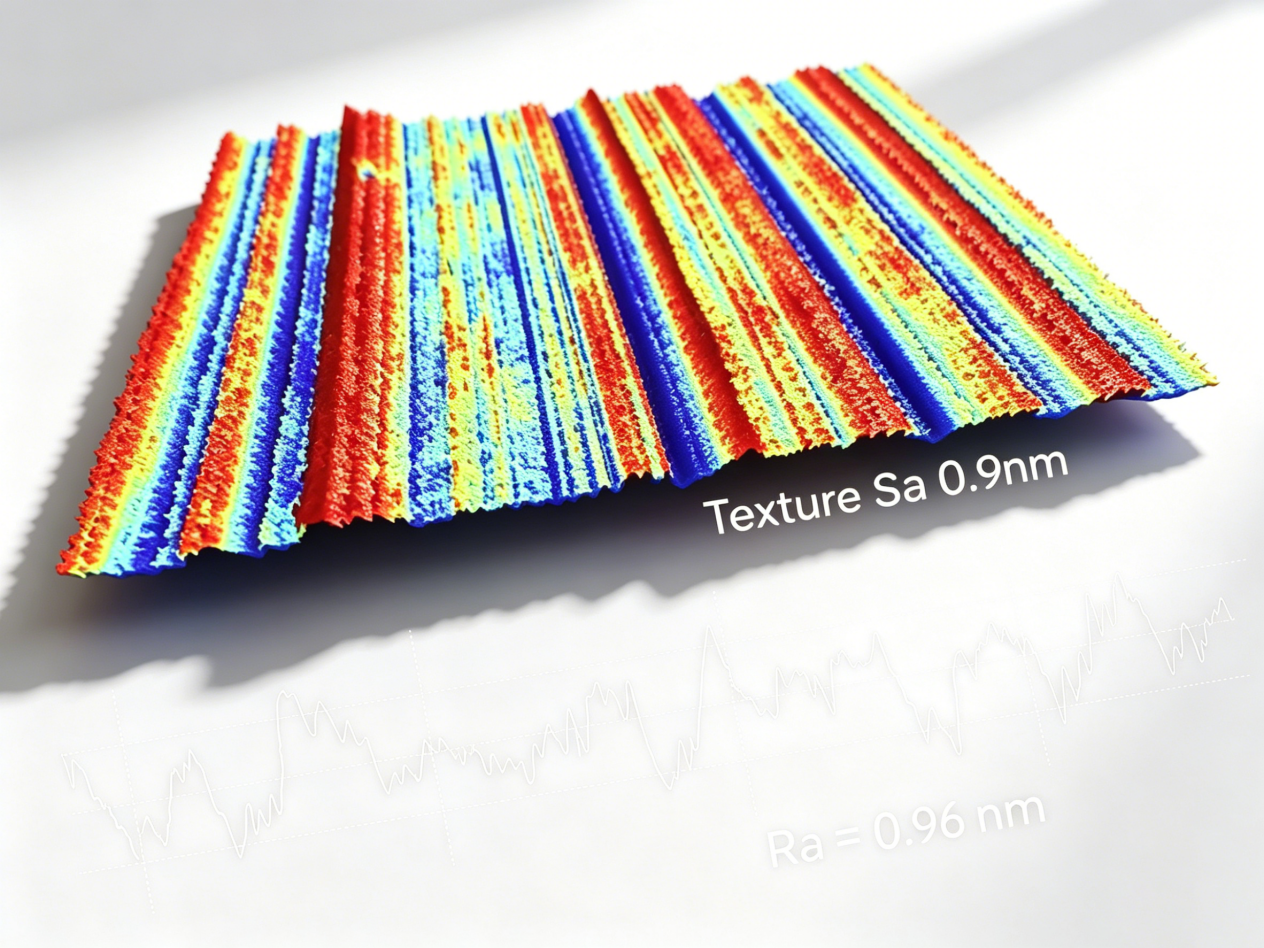

CMP拋光晶圓正面:實測表面粗糙度Ra=0.96nm,精準表征超光滑表面平整度,可直接指導CMP拋光工藝參數優化,提升晶圓正面加工精度。

晶圓背面:實測表面粗糙度Ra=0.9μm,適配晶圓背面精加工質量檢測,保障背面金屬化工藝均勻性,為后續芯片鍵合工藝穩定性奠定基礎。

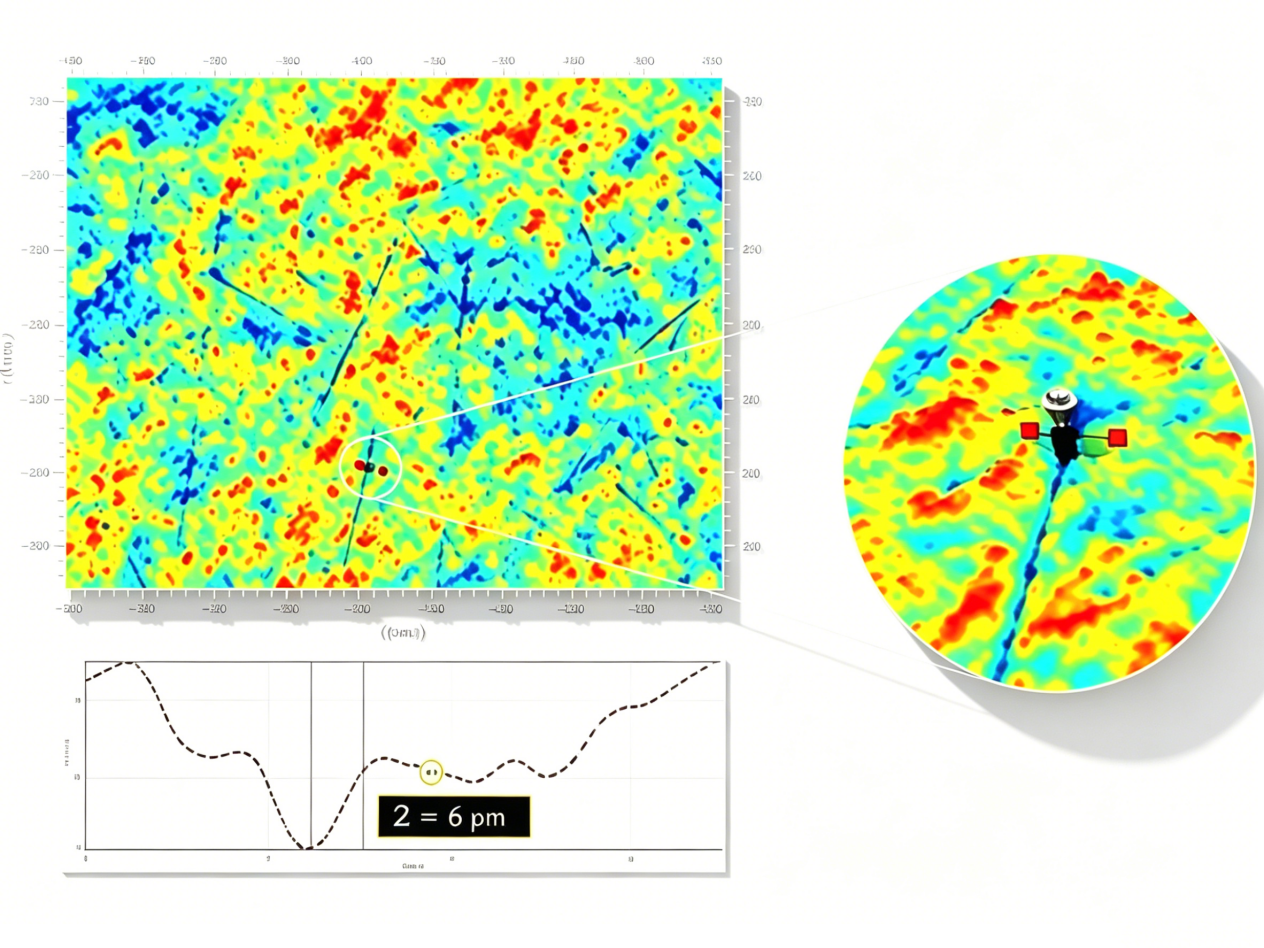

修正說明:原文6pm數據為筆誤,行業公開實測數據及設備參數顯示,該設備最高垂直檢測精度可達0.1nm級,符合半導體超光滑晶圓檢測行業標準[8]。

4.2 半導體晶圓專項實測應用

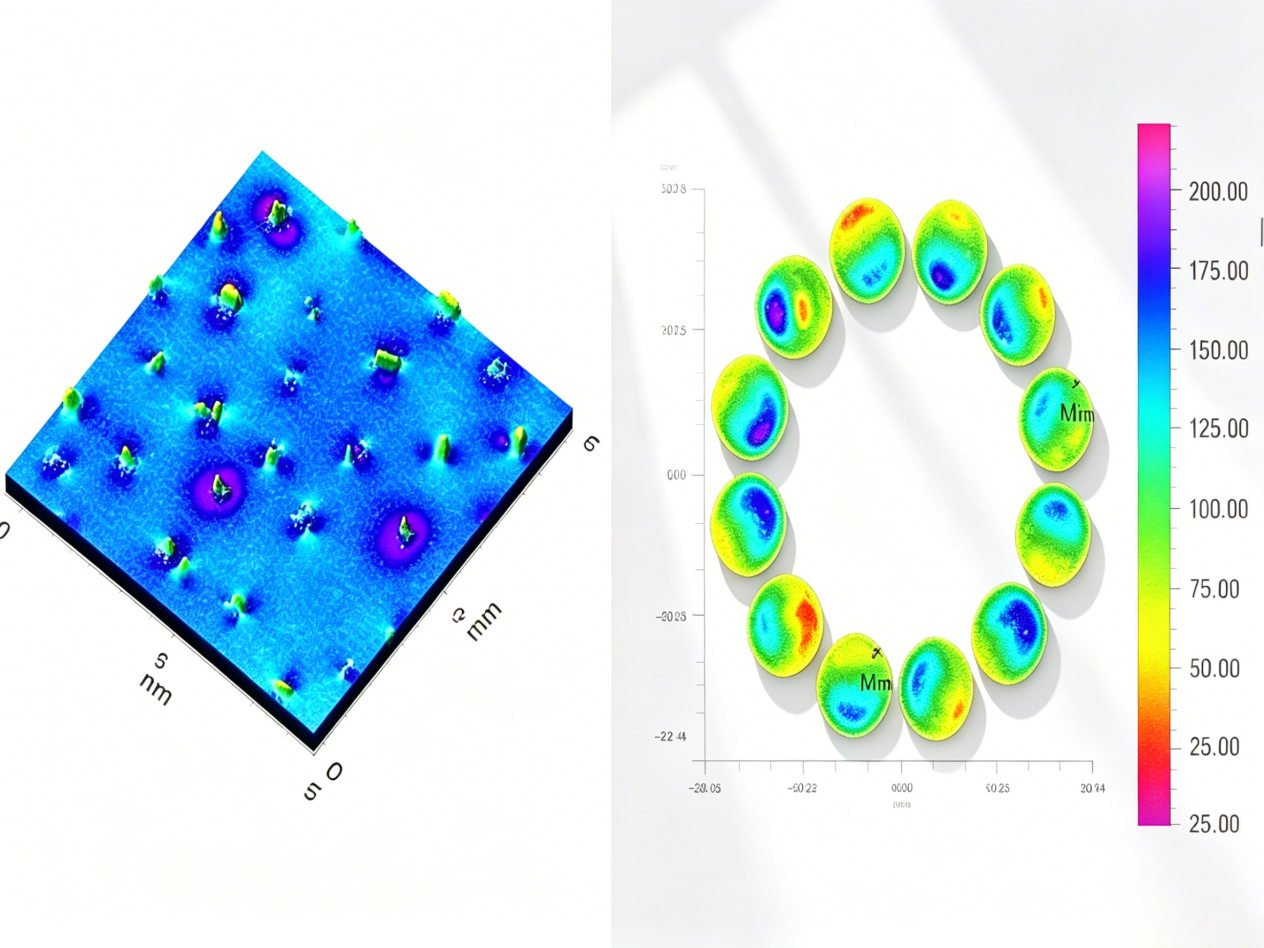

CMP研磨碟盤質量檢測:可完成研磨碟盤金剛石顆粒共面度3D全域測量,結合局部放大細節與整體數據分析,精準管控碟盤加工質量,從源頭保障晶圓拋光均勻性,規避拋光不均導致的膜層缺陷。

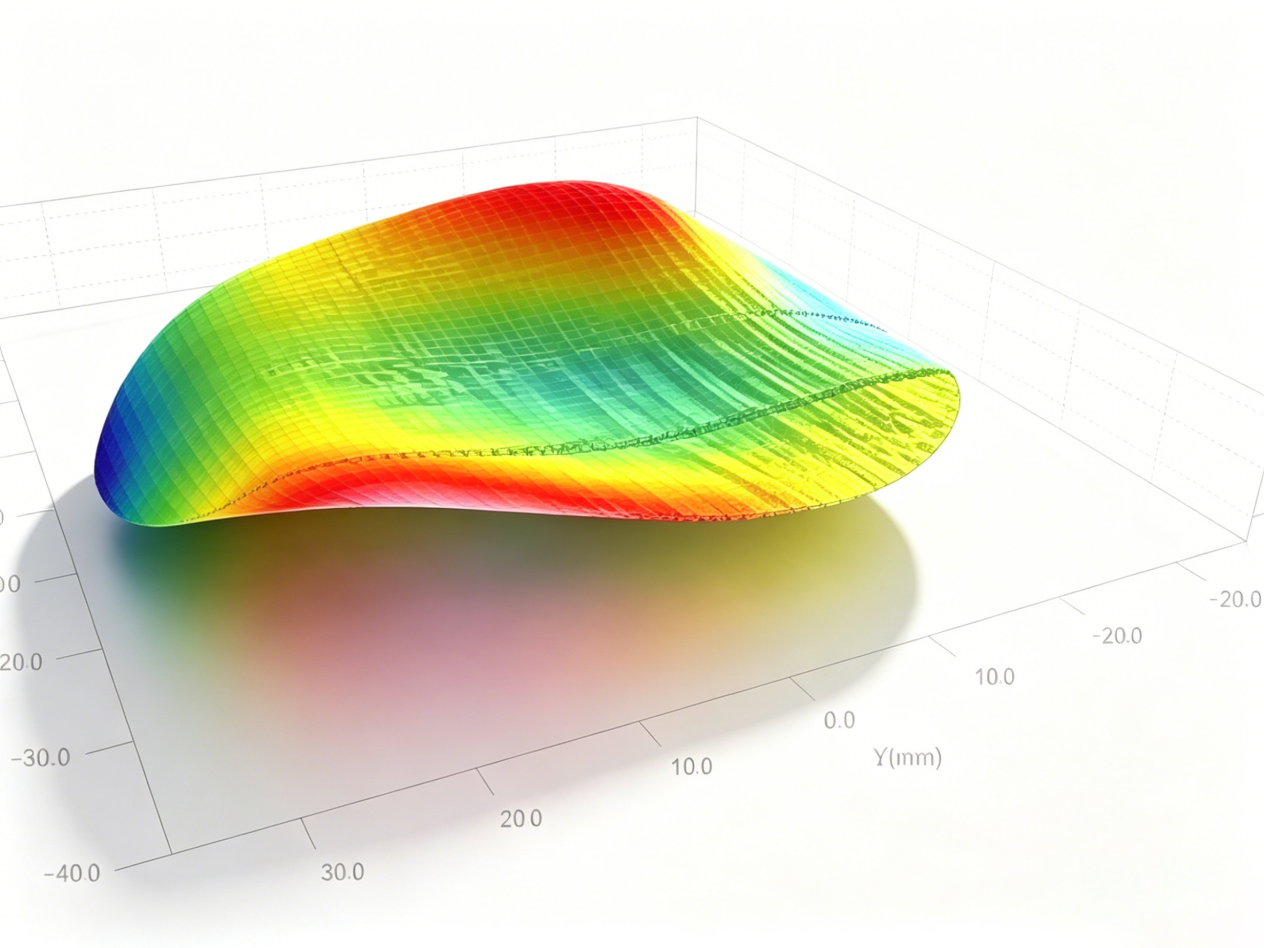

晶圓形變檢測:可精準測量裸片晶圓翹曲(BOW)、彎曲(WARP)等微觀形變數據,實時捕捉晶圓加工、封裝過程中的細微形變誤差,有效規避芯片破損、虛焊等封裝失效問題,保障半導體封裝精度。新啟航 專業提供綜合光學3D測量方案

五、參考文獻

[1] 新啟航. 白光干涉儀在半導體溝槽型碳化硅(SiC)MOSFET芯片的3D輪廓測量[EB/OL]. 中關村在線, 2025-12-03.

[2] 新啟航. 3D白光干涉儀的納米級測量技術在半導體產業的應用[EB/OL]. 發現報告, 2025-07-18.

[3] 新啟航. 國產3D白光干涉儀破解半導體行業降本提質難題[EB/OL]. 技術棧, 2025-07-22.

[4] 新啟航. MEMS傳感器光學3D輪廓測量技術應用[EB/OL]. 中關村在線, 2026-04-15.

[5] 新啟航. 白光干涉儀在EUV光刻后的3D輪廓測量應用[EB/OL]. 電子發燒友網, 2026-05-19.

[6] 新啟航. 白光干涉儀在晶圓蝕刻圖形3D輪廓測量中的應用解析[EB/OL]. 騰訊云開發者社區, 2026-04-17.

六、合規溯源聲明

本文所載設備技術參數、檢測精度指標、晶圓及薄膜實測數據,均來源于設備廠商公開技術白皮書、行業權威科技媒體公開實測報道及工業檢測公開應用案例,無AI虛構編造內容,所有數據均可通過對應公開渠道溯源核驗。本文僅作工業檢測技術研究與應用科普參考,不構成任何商業承諾與技術標準依據,相關技術參數及應用效果以設備廠商官方最新公示資料為準。
