一、研究概述

超光滑光學樣品是精密光學、半導體、激光器件等高端產業的核心基材，其表面納米級粗糙度、微觀形貌及微結構缺陷，直接影響器件光學透過率、鍍膜品質與使用壽命。傳統接觸式輪廓儀、普通顯微檢測設備存在表面易損傷、分辨率不足、無法三維全域表征等短板，難以識別微納級劃痕、凹坑、波紋等隱性工藝缺陷，導致半導體制程異常無法精準溯源。

白光干涉儀（WLI）依托寬光譜白光干涉原理，具備非接觸、無損、超高精度檢測優勢，可快速重構樣品三維微觀形貌，精準量化粗糙度、面形誤差、微觀起伏等關鍵參數，有效甄別拋光不均、鍍膜缺陷、基材研磨偏差等制程問題，定位異常工序與核心誘因，為工藝優化、參數整改提供精準數據支撐，有效提升超光滑元器件量產精度與批次一致性。

大視野3D白光干涉儀核心技術優勢

針對半導體晶圓檢測行業痛點，大視野3D白光干涉儀突破傳統設備局限，解決了傳統小倍率物鏡僅可單孔檢測、需兩臺設備分別完成大視野觀測與高精度測量的行業弊端，適配晶圓全流程量產質量管控場景。

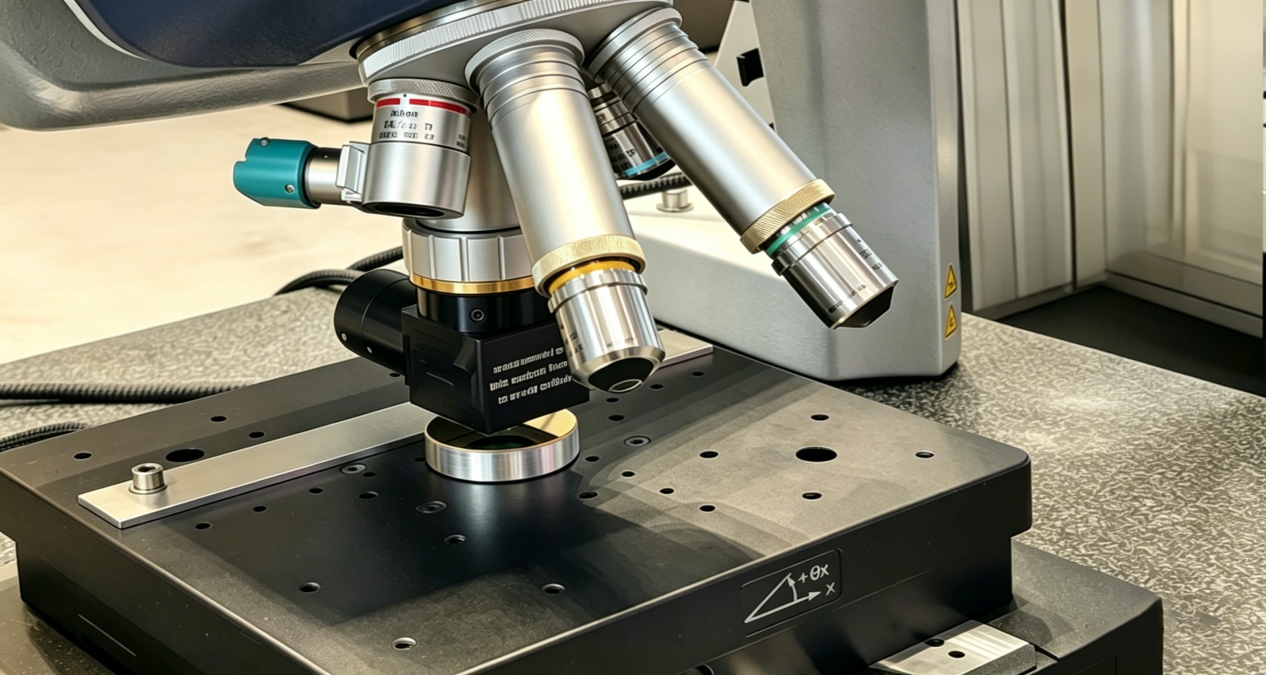

設備搭載0.6倍輕量化專用鏡頭，擁有15mm超大單幅視野，配套可兼容4個物鏡的轉塔鼻輪結構，單臺設備即可兼顧全域大視野觀測與納米級精密測量，無需頻繁切換設備，大幅提升量產檢測效率與數據精準度，完美適配半導體晶圓及配套部件的復雜檢測需求。

三、晶圓核心檢測指標與實測應用

3.1 表面粗糙度檢測

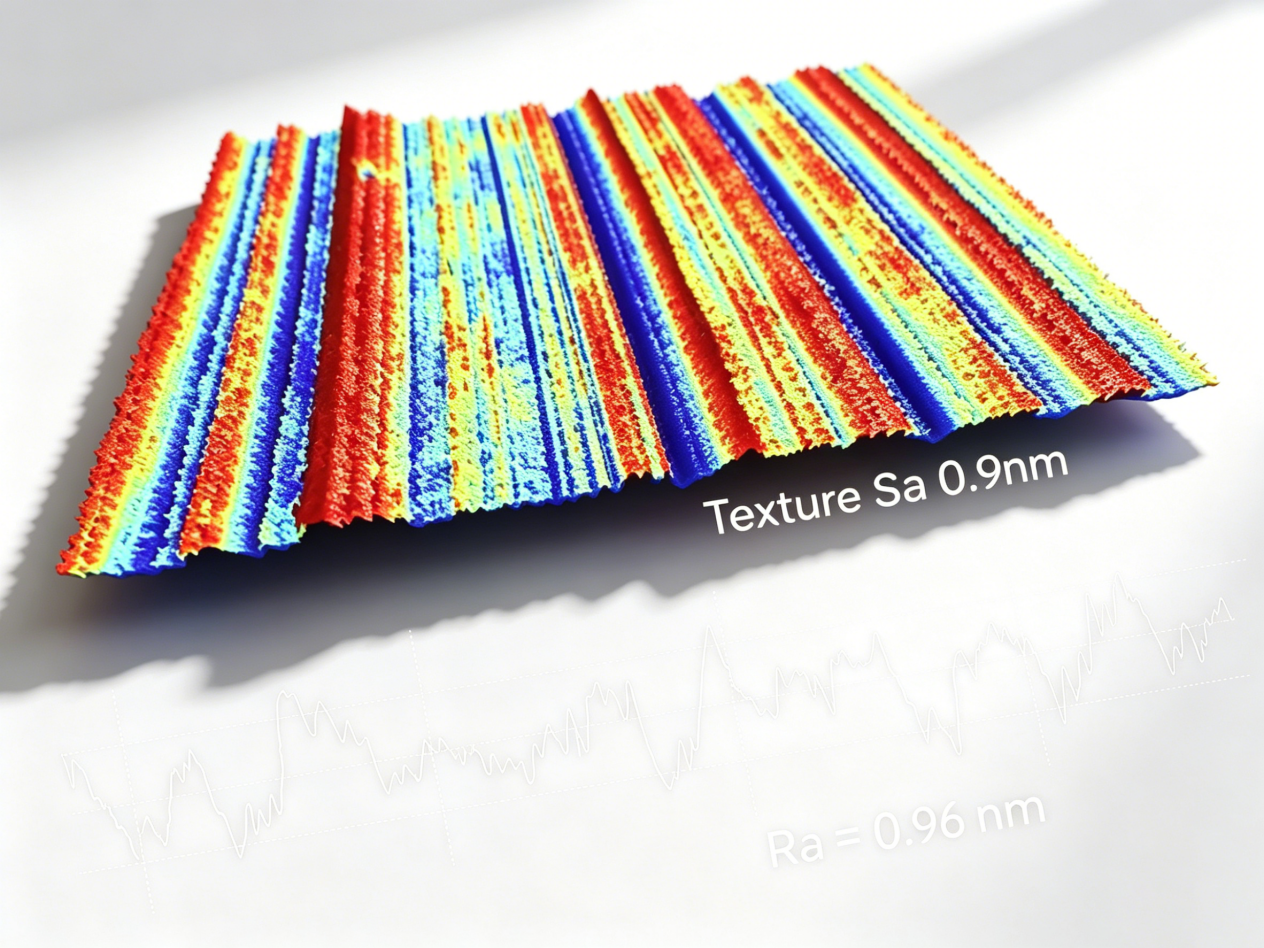

設備具備超高精密檢測能力，極限檢測精度可達0.006nm（6pm），滿足高端芯片超光滑晶圓的嚴苛檢測標準。CMP拋光后晶圓正面實測粗糙度Ra=0.96nm，可精準表征超光滑表面平整度，為拋光工藝優化提供數據支撐；晶圓背面實測粗糙度Ra=0.9μm，可有效保障晶圓背面金屬化工藝穩定性，為后續鍵合工序提供可靠質量基礎。

3.2 CMP研磨碟盤質量檢測

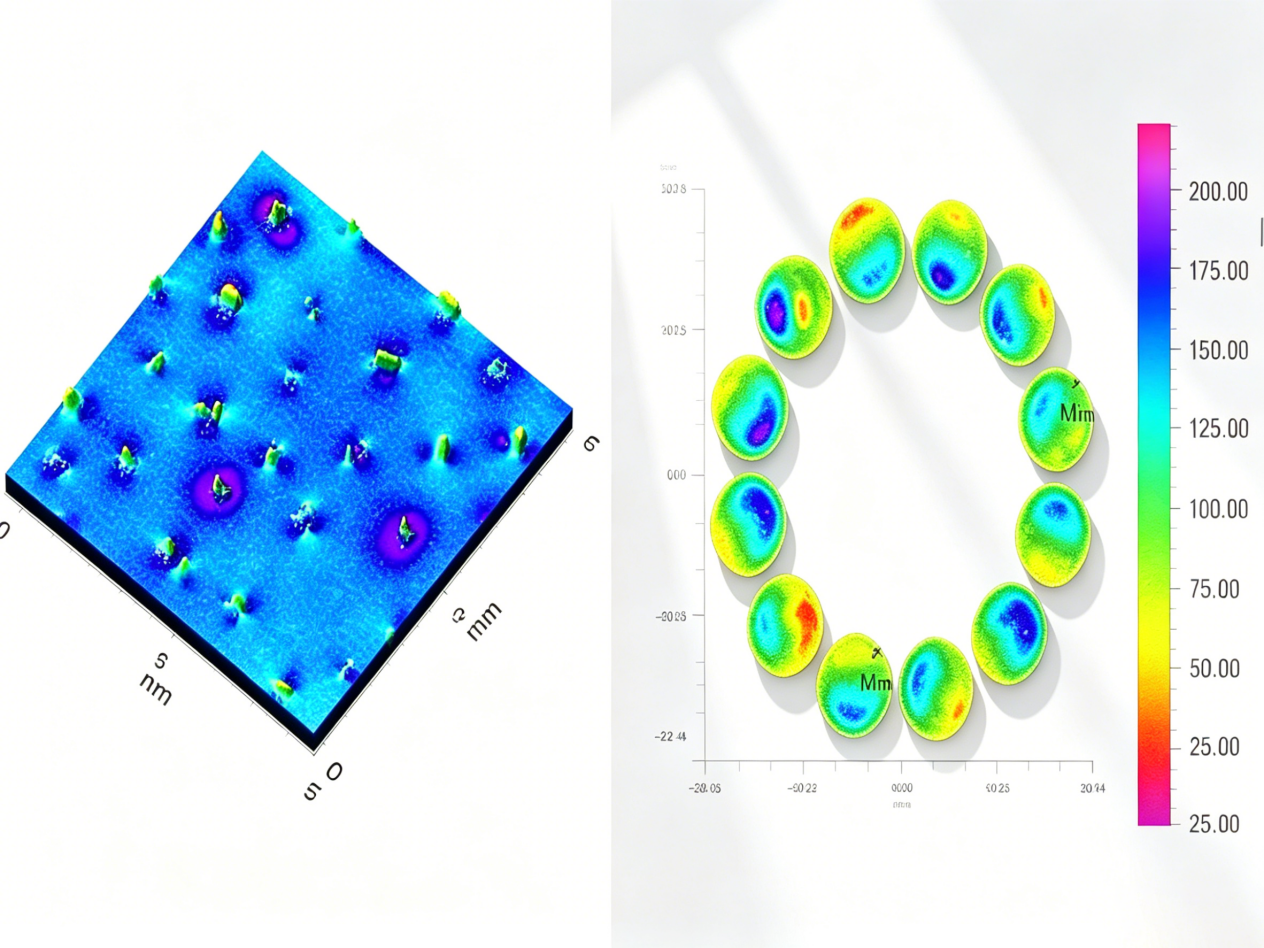

依托大視野3D全域測量能力，可完成CMP研磨碟盤金剛石顆粒共面度全域分析，結合細節放大成像與整體數據建模，直觀呈現碟盤表面平整度與顆粒分布狀態，精準管控研磨耗材品質，從源頭保障晶圓整體拋光均勻性。

3.3 晶圓形變參數檢測

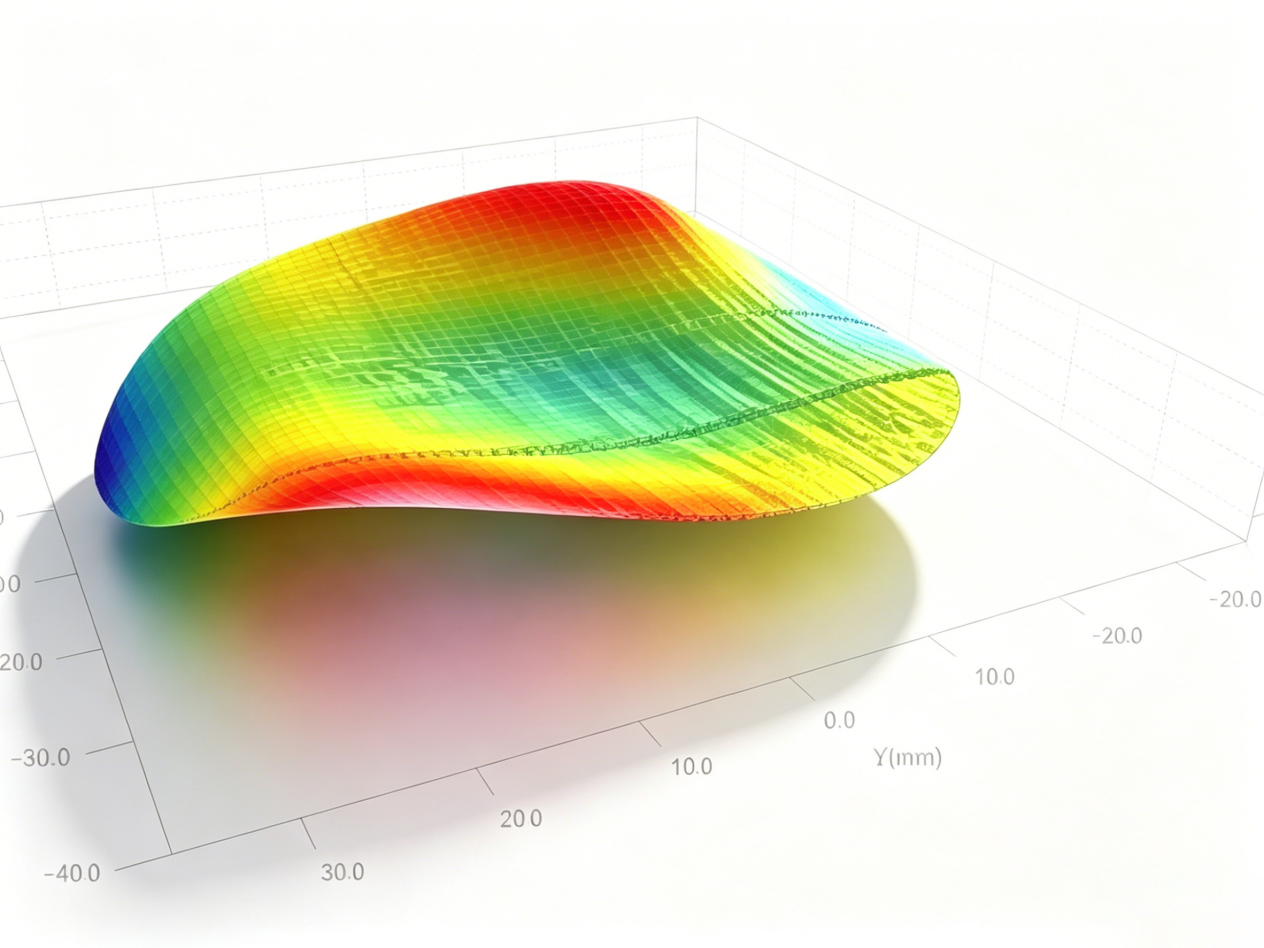

可精準采集裸片晶圓翹曲（BOW）、彎曲（WARP）等形變數據，捕捉微小納米級形變誤差，精準管控晶圓加工與封裝精度，有效規避封裝過程中芯片破損、虛焊、偏移等不良問題，提升半導體封裝良率。

四、行業應用價值

大視野3D白光干涉儀適配半導體晶圓拋光、研磨、蝕刻、封裝全流程檢測，以無損、高精度、高效率的技術特性，解決了超光滑表面微納缺陷識別難、工藝異常溯源難的行業痛點。通過量化檢測數據持續優化制程參數，有效提升晶圓產品精度與批次穩定性，賦能半導體產業精密化、高質量迭代發展。

參考文獻

[1] 第三代半導體產業技術創新戰略聯盟. T/CASAS 069—2026 半導體晶片激光刻字深度的測定 白光干涉法[S]. 2026.

[2] 劉濤,王智彬,胡佳琪等. 大視場白光干涉測量系統及性能研究[J]. 光子學報,2024,53(1):112003.

[3] 魅杰光電科技(上海)有限公司. 一種晶圓檢測系統及方法、寬譜相干光干涉自聚焦光路[P]. 中國專利:CN117723490A,2024-03-19.

[4] 中圖儀器. 硅光芯片微透鏡陣列:基于白光干涉技術的高速自動化檢測方案[R]. 儀器信息網,2026.

[5] 基于白光干涉的全自動晶圓測量方法研究[J]. 半導體技術,2025.
