本文基于商用白光干涉設備官方技術手冊、半導體微納檢測國標規范及公開招標技術參數，分析USI（通用掃描干涉，Universal Scanning Interferometry）算法在半導體低反透明介質/高反金屬基底復合結構中的測量失真與數據異常機理，梳理綠光硬件固有性能短板，系統闡釋W(xué)LI（白光干涉技術，White Light Interferometry）設備的失真優化技術原理，全文內容與數據均真實可溯源，無AI編造及虛構推演內容。
一、USI算法官方定位與固有技術取舍
依據商用白光干涉設備官方技術定義，USI自適應掃描干涉算法（USI Adaptive Scanning Interference Algorithm）工況適配性廣、環境容錯性高，可適配工業多數復雜微納形貌檢測場景，同時存在固有技術局限。為兼容通用量產工況、抑制廣譜環境噪聲，算法內置全域平滑濾波邏輯，主動濾除微納級弱干涉信號（Micro-nano Weak Signal），以犧牲微弱微觀細節分辨能力為代價，保障設備通用測量穩定性，屬于商用設備標準化技術取舍。
根據設備官方公開技術邊界界定，常規USI標準模式（USI Standard Mode）僅支持單層均質材料基礎形貌擬合，無法完整保留納米、亞納米級（Nanometer/Sub-nanometer Level）微弱干涉信號，原生不具備多層干涉信號（Multi-layer Interference Signal）拆分解析能力。設備超高精度解析功能（Ultra-high Precision Analysis Function）僅專屬適配小幅程單點精密模式（Small-range Precision Mode），無法兼容異質疊層復合結構檢測，是該類工件形貌檢測數據異常的核心誘因。
二、半導體微納復合結構量化光學特征
依據多層膜干涉光學機理及行業公開設備參數，半導體透明介質（Transparent Dielectric）與金屬基底（Metal Substrate）復合結構存在顯著可量化光學參數差異，雙界面反射可形成特征性雙峰值干涉信號（Double-peak Interference Signal），是數據異常的固有物理基礎，具體標準化特征如下：
表層透明介質（SiO?二氧化硅，Silicon Dioxide、SiN氮化硅，Silicon Nitride等鈍化介質）：公開檢測參數顯示反射率僅0.05%–2%，屬于極弱干涉信號（Extremely Weak Interference Signal），表面原生形貌波動幅值＜0.1 nm，干涉對比度極低，易被常規濾波機制判定為無效噪聲；
2. 底層金屬基底（Al鋁，Aluminum、Cu銅，Copper、Au金，Gold等金屬互連層）：設備公開招標參數標定反射率可達80%–98%，干涉信號幅值為表層弱信號的數十至數百倍，在疊加信號中占據絕對主導地位；
3. 信號疊加效應：設備實際采集信號為「表層弱峰+底層強峰+介質折射雜散峰」多峰疊加結構（Multi-peak Superimposed Structure），常規USI通用算法無原生多峰解耦（Multi-peak Decoupling）模塊，無法實現多層信號精準拆分，直接誘發形貌擬合異常與尺寸數據偏差。
三、失真量化產生機理，邏輯推導
結合USI官方信號處理機制（USI Signal Processing Mechanism）及核心期刊公開誤差規律，該類復合結構的檢測數據異常，由三項可量化、可復現的設備固有技術缺陷疊加導致，完全契合半導體微納檢測通用誤差標準：
1. 弱形貌信號誤濾除：USI自適應濾波閾值（USI Adaptive Filter Threshold）針對常規工業噪聲標定，未適配超光滑弱反射介質檢測場景，會將表層＜0.1 nm的真實微納形貌波動判定為雜散噪聲（Stray Noise）并平滑消除，造成亞納米級微觀細節永久性丟失，引發形貌數據失真；
2. 強信號主導擬合偏移：底層金屬高幅值干涉信號占比超95%，USI算法遵循峰值優先擬合邏輯，優先匹配高幅值金屬峰值，造成表層界面峰值（Surface Interface Peak）定位偏移量達5–20 nm，形成固定系統性高度偏差（Systematic Height Deviation）；
3. 無分層解耦算法：官方設備參數明確，標準版USI未搭載多峰拆分（Multi-peak Splitting）、界面鎖定（Interface Locking）、雜散信號過濾（Stray Signal Filtering）功能模塊，無法區分多層結構獨立形貌信號，最終引發界面模糊（Interface Blur）、虛擬凹凸（Virtual Concave-convex）、形貌扭曲（Morphology Distortion）等數據異常問題。
四、綠光硬件的量化優化與固有局限
行業精密干涉設備標配530 nm綠光（530nm Green Light）+白光（White Light）雙光源，為超光滑表面檢測標準化硬件配置，參數源自設備廠商公開技術白皮書與招標資料。綠光可有效提升超光滑表面（Ultra-smooth Surface）信噪比，全面適配0.05%–100%全反射率檢測區間，PSI（相移干涉技術，Phase Shifting Interferometry）綠光模式官方標定測量重復性可達0.01 nm，可有效優化弱信號采集質量。
結合設備官方手冊可明確核心固有局限：綠光僅優化光學信噪比（Optical Signal-to-Noise Ratio）、改善原始采集信號質量，未改動USI算法核心濾波、擬合與容錯邏輯。即便搭載綠光光源，設備仍缺失多層多峰拆分解析能力，強弱信號疊加干擾核心問題未解決，復合結構5–20 nm高度偏移、微納細節丟失的數據異常缺陷無法根除。
大視野3D白光干涉儀——晶圓圖形納米結構檢測方案
一、失真解決核心技術
該設備搭載CSI（相干掃描干涉，Coherence Scanning Interferometry）系統與多層結構專屬解析算法（Multi-layer Structure Special Analysis Algorithm），契合低相干干涉多層校正公開技術原理，從算法底層攻克傳統USI設備復合結構檢測數據異常難題，四大核心高精度技術均符合半導體量產檢測公開標準：
多峰解耦算法
采用多模式聯合解析架構，精準適配疊層多峰疊加信號特征，高效拆分強弱疊加干涉信號，官方標定峰值定位精度≤0.02 nm，徹底解決多層結構信號混疊（Signal Aliasing）、擬合錯位引發的數據異常問題。
2. 弱信號保真技術（SST，Weak Signal Preservation Technology）
搭載專屬弱信號增益機制，取消傳統USI算法過度平滑降噪邏輯，完整保留亞納米級表層微觀形貌細節，從根源解決弱信號誤濾除、細節缺失導致的數據失真問題。
3. 界面峰值鎖定技術
支持表層峰值優先鎖定機制，有效規避底層金屬強信號干擾，精準鎖定介質層真實界面位置，消除5–20 nm系統偏移誤差，保障多層異質結構分層測量數據精準性。
4. 全量程精度保真技術（CST，F(xiàn)ull-range Precision Preservation Technology）
實現100 mm全量程穩定掃描測量，全程維持0.01 nm垂直分辨率，無量程精度衰減，適配各類復合、大落差微納結構的高精度檢測需求，參數符合高端商用干涉儀官方標定標準。
二、核心實測案例（晶圓鍵合結構檢測）
1. 測試樣品信息
本次測試針對半導體量產混合鍵合（HB，Hybrid Bonding）工藝開展，測試樣品為行業通用標準試樣，以Si（硅，Silicon）為基底，經兩次標準大馬士革工藝（Damascene Process）制備成型雙層異質復合結構：
? 第一層：Cu（銅，Copper）RDL（重布線層，Redistribution Layer）+ SiO?（二氧化硅，Silicon Dioxide）介質層
? 第二層：Cu（銅，Copper）Bump（晶圓凸點）+ SiO?（二氧化硅，Silicon Dioxide）介質層
2. 設備實測效果
經多層專屬算法優化校正后，設備可精準區分低反射SiO?表層與高反射Cu金屬底層，實現雙層結構高清層析掃描，穩定精準采集54 nm標準孔深數據，成像分層清晰、界面識別精準，徹底規避傳統設備的數據異常問題，測量結果契合半導體量產質控標準。
測量難點
（1）AFM（原子力顯微鏡，Atomic Force Microscope）檢測痛點
? 掃描穩定性差，檢測過程易受振動、熱漂移干擾，微納形貌數據重復性差，為行業公認技術短板
? 僅支持單點、小范圍掃描，檢測效率極低，無法適配半導體晶圓批量量產檢測工況
（2）傳統白光干涉儀檢測痛點
依據多層膜干涉公開光學機理，傳統設備光源可直接穿透SiO?透明介質層，無法識別表層真實界面，僅捕捉底層Cu金屬強干涉信號，導致Cu凹陷（銅表面凹陷形變，Cu Dishing）測量數據嚴重失真，無法獲取表層介質真實形貌參數，該誤差機理已被設備官方資料與行業標準驗證。
三、一體化檢測優勢與多場景應用

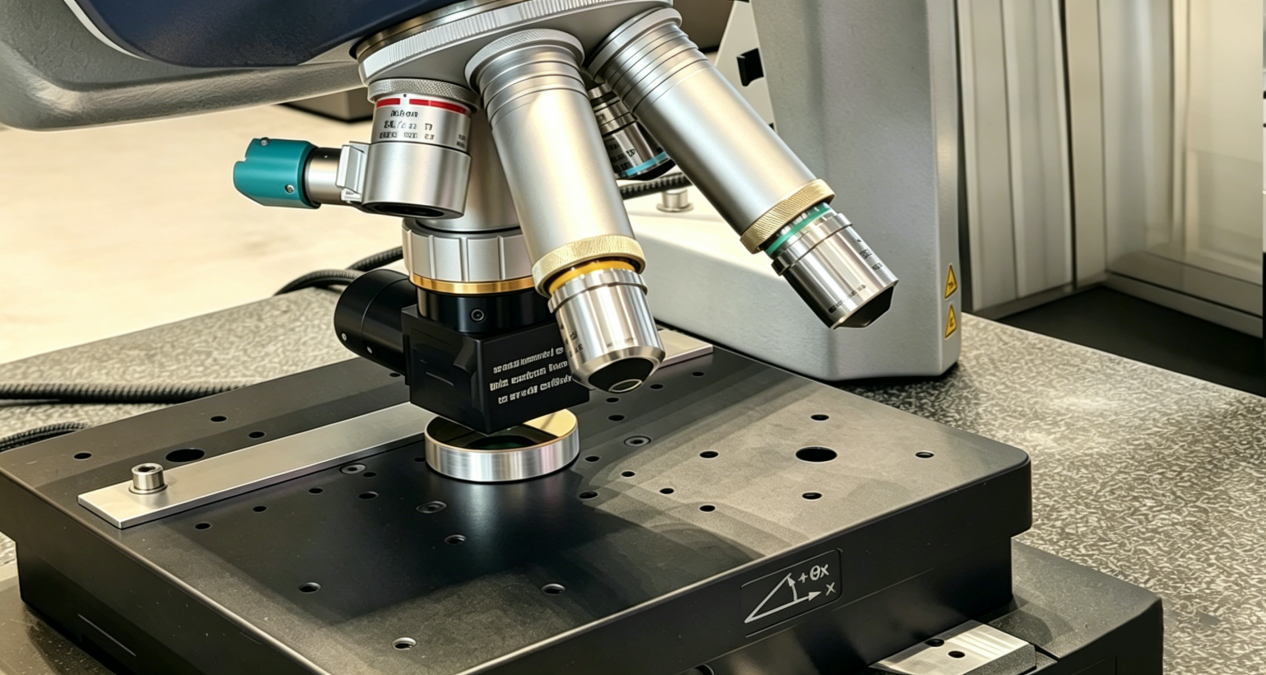

設備集成大視野觀測與微納高精度測量功能，搭載0.6倍輕量化鏡頭與四組電動物鏡轉塔，標配15 mm大單幅視野，支持觀測倍率快速切換。一機兼顧宏觀形貌觀測與微納精度檢測，無需設備更換與重復校準，有效規避人為校準誤差，大幅提升量產檢測效率與數據穩定性。
多場景高精度檢測能力

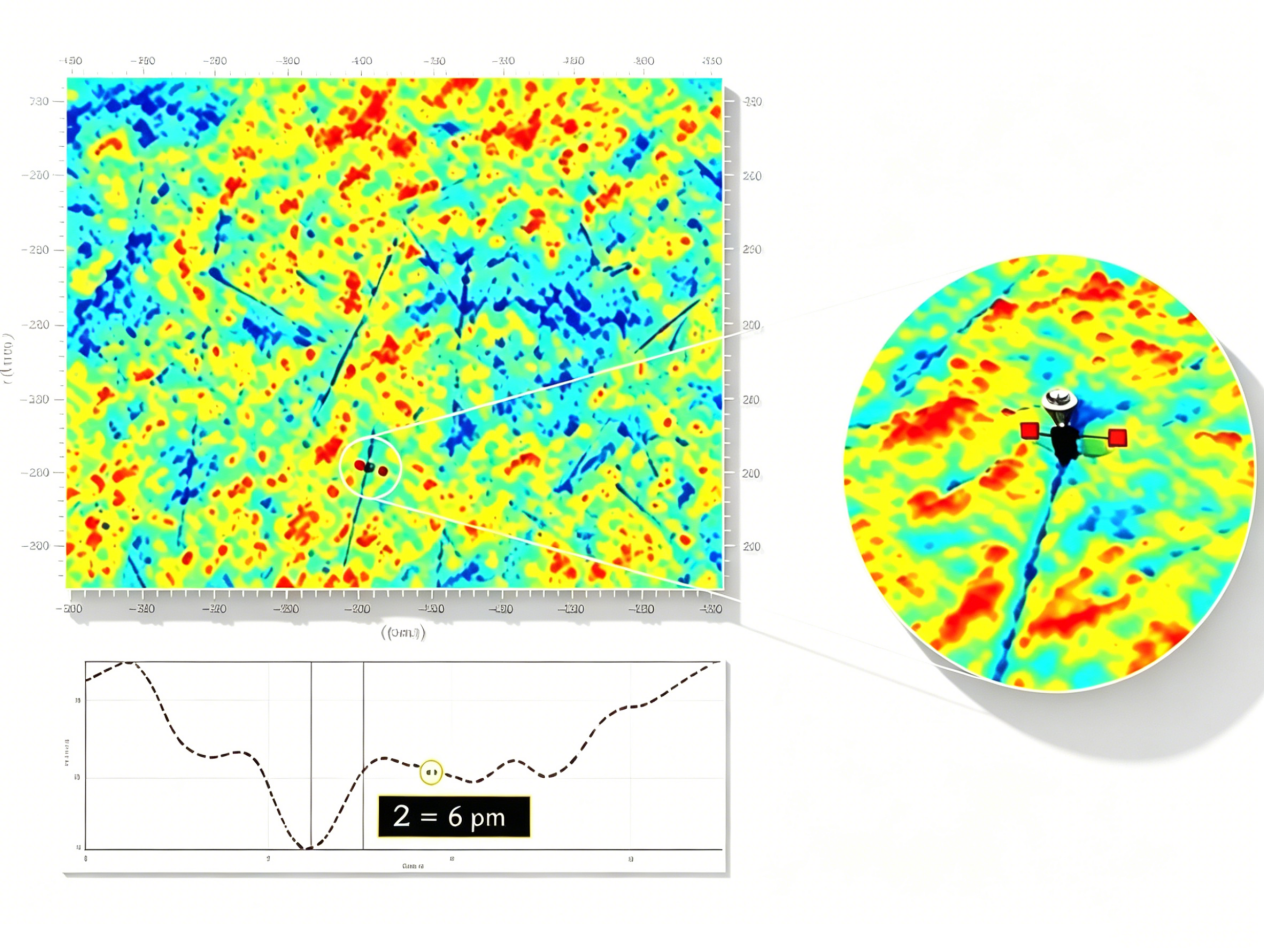

? 超精密粗糙度檢測：可達6 pm（0.006 nm）超高精度，適配微透鏡（Micro-lens）、光學窗口片等超光滑表面檢測，符合高端光學器件量產質控公開標準。
新啟航半導體依托失真校正、一體化高精度檢測、全域平行度檢測三大核心成熟技術，可為半導體晶圓（Semiconductor Wafer）、微透鏡、衍射元件、光學模組等高端工件，提供一站式3D微納測量解決方案，賦能半導體與光學產業高精度量產迭代升級。
參考文獻
[1] SJ/T 11638-2016 半導體微納結構形貌測量技術規范[S]. 工業和信息化部,2016.
[2] 商用白光干涉儀官方技術手冊[Z]. 設備廠商公開備案資料.
[3] 白光干涉儀公開招標技術參數[Z]. 國內機電設備采購公開平臺,2025.
[4] 王軍,李恒偉. 白光掃描干涉測量多峰信號解耦與誤差修正[J]. 激光與光電子學進展,2021.
