本文依據白光干涉設備官方公開參數、半導體行業檢測標準及精密光學儀器公開技術白皮書，針對透明介質/金屬基底半導體異質復合結構，剖析USI通用掃描干涉算法的形貌畸變、虛擬凹凸失真成因，界定綠光硬件的實際技術邊界，梳理多層結構高精度檢測的合規優化方案，全文參數、機理、結論均源自品牌官方公開資料與行業標準，真實可溯源、無虛構推演。
一、USI算法官方定位與固有技術取舍
依據通用白光干涉設備官方設計定義，USI自適應掃描干涉算法以通用工況適配、高環境容錯為核心定位，適配常規均質材料宏觀形貌檢測。為兼容工業復雜環境、抑制廣譜噪聲，算法標配全域平滑濾波邏輯，主動弱化微納級弱干涉信號，以犧牲超精細微觀分辨能力為代價，換取設備通用性與測量穩定性，屬于商用設備標準化技術取舍。
根據主流干涉儀官方技術邊界說明，常規USI標準模式僅適配單層均質結構形貌擬合，不支持多層異質疊加干涉信號解析，無法穩定保留納米、亞納米級微弱形貌信號。設備超高精度解析功能僅對小幅程精密測量模式開放，無法適配疊層復合結構檢測，是半導體異質結構產生虛擬凹凸、形貌畸變的核心技術誘因。
二、半導體微納復合結構量化光學特征
依據半導體薄膜光學檢測公開參數與精密干涉儀器官方測試數據，半導體透明介質與金屬基底疊層結構存在固有光學參數差異，可形成雙層干涉峰值疊加效應，是該類結構測量失真的物理基礎，行業通用量化特征如下：
表層透明介質（SiO?二氧化硅，Silicon Dioxide、SiN氮化硅，Silicon Nitride等鈍化介質）：官方公開反射率為0.05%–2%，干涉信號強度極低，表面原生形貌波動＜0.1 nm，干涉對比度差，易被通用濾波機制判定為無效噪聲；
2. 底層金屬基底（Al鋁，Aluminum、Cu銅，Copper、Au金，Gold等金屬互連層）：行業公開反射率可達80%–98%，干涉信號幅值遠高于表層介質，信號占比具備絕對主導性，形成強弱信號極端差異化特征；
3. 多峰疊加效應：疊層檢測會同時生成表層介質弱峰、底層金屬強峰與介質折射雜散峰的復合信號，常規商用USI算法無官方標配多峰解耦模塊，無法分離雙層獨立干涉信號，直接引發形貌擬合錯位與假性畸變。
三、失真量化產生機理，邏輯推導
結合商用白光干涉儀通用信號處理機制與半導體多層結構檢測公認誤差機理，復合結構虛擬凹凸、形貌畸變由三項可量化、可復現的設備固有缺陷疊加導致，所有機理均匹配儀器官方故障與誤差說明：
1. 微弱形貌信號誤濾除：USI官方自適應濾波閾值針對常規工業場景標定，未適配超光滑弱反射介質檢測，會將表層＜0.1 nm真實微納起伏判定為噪聲平滑濾除，造成亞納米級微觀細節永久性丟失；
2. 強信號主導擬合偏移：底層金屬高幅值干涉信號占比超95%，受設備官方峰值優先擬合機制約束，算法優先鎖定金屬層強峰值，導致表層介質界面定位偏移5–20 nm，形成固定系統性高度偏差，誘發虛擬凹凸假象；
3. 多層解析功能缺失：標準版USI設備官方參數明確，無多峰拆分、界面鎖定、雜散信號專項過濾模塊，無法區分多層異質結構獨立信號，誤將疊加信號擬合為單一平面形貌，最終產生界面模糊、虛擬凹凸、形貌畸變等典型失真問題，為行業通用設備共性缺陷。
四、綠光硬件的量化優化與固有局限
530nm綠光+白光雙光源為商用超光滑表面干涉檢測標準硬件配置。依據儀器廠商公開測試數據，綠光可將超光滑弱反射表面信噪比提升約30%，全覆蓋0.05%–100%全反射率區間，PSI（相移干涉技術，Phase Shifting Interferometry）綠光模式官方標定測量重復性可達0.01 nm，硬件降噪與弱信號采集優化效果真實可查。
根據設備官方技術白皮書佐證，綠光僅優化光學采集端信噪比，屬于硬件層面信號優化，未改動USI算法核心濾波、擬合與信號解析邏輯。硬件優化無法解決多層信號疊加干擾核心問題，設備無原生多峰解耦能力，疊層結構5–20 nm系統偏移、微納細節丟失、虛擬形貌失真等固有缺陷無法根除。
大視野3D白光干涉儀——晶圓圖形納米結構檢測方案
一、失真解決核心技術
該設備搭載CSI（相干掃描干涉，Coherence Scanning Interferometry）系統與官方標配多層結構專屬解析算法，貼合精密干涉檢測公開校正技術方案，針對性解決傳統USI設備疊層形貌畸變、虛擬凹凸問題，核心技術指標均符合行業公開精密檢測標準：
多峰解耦算法
采用商用成熟頻域聯合解析架構，適配疊層多峰疊加信號特征，精準分離強弱干涉信號，官方標定峰值定位精度≤0.02 nm，有效解決多層結構信號混疊、假性形貌生成等行業共性難題。
2. 弱信號保真技術（SST，Weak Signal Preservation Technology）
優化原生濾波邏輯，取消全域強制平滑機制，增設弱反射信號專屬增益通道，穩定保留透明介質表層亞納米級微弱形貌細節，解決傳統設備弱信號誤濾除問題。
3. 界面峰值鎖定技術
搭載表層界面優先識別邏輯，主動屏蔽底層金屬強信號干擾，精準鎖定介質層真實界面位置，有效消除5–20 nm系統偏移誤差，實現多層結構分層精準測量。
4. 全量程精度保真技術（CST，Full-range Precision Preservation Technology）
依托官方光路掃描補償算法，實現100 mm全量程無精度衰減檢測，持續維持0.01 nm垂直分辨率，適配半導體疊層、大落差微納結構等高精密檢測場景，參數指標符合商用高端干涉儀公開標準。
二、核心實測案例（晶圓鍵合結構檢測）
1. 測試樣品信息
本次實測樣品為半導體行業標準驗證試樣，采用量產混合鍵合（HB，Hybrid Bonding）工藝制備，以Si（硅，Silicon）晶圓為基底，經兩次標準大馬士革工藝（Damascene Process）成型雙層異質疊層結構，為晶圓形貌檢測通用對標樣品：
? 第一層：Cu（銅，Copper）RDL（重布線層，Redistribution Layer）+ SiO?（二氧化硅，Silicon Dioxide）介質鈍化層
? 第二層：Cu（銅，Copper）Bump（晶圓凸點）+ SiO?（二氧化硅，Silicon Dioxide）介質鈍化層
2. 設備實測效果
經多層專屬解析算法校正后，設備可精準區分低反射介質層與高反射金屬層，完成雙層結構高清層析掃描，穩定復現54 nm標準孔深結構形貌，成像分層清晰、無虛擬凹凸與畸變，實測精度與重復性符合半導體微納檢測量產標準。
測量難點
（1）AFM（原子力顯微鏡，Atomic Force Microscope）檢測痛點
? 受環境振動、探針熱漂移影響，掃描穩定性弱，微納形貌數據重復性差，為行業公開公認短板
? 單點掃描速率低、有效檢測范圍小，檢測效率不足，無法適配晶圓批量量產質控需求
（2）傳統白光干涉儀檢測痛點
依據多層膜干涉通用光學機理，傳統白光可穿透SiO?透明介質層，無法獨立識別介質表層界面，僅響應底層Cu金屬強信號，直接導致Cu凹陷（Cu Dishing）形貌數據失真，無法采集介質層真實形貌，該誤差機理已被行業儀器白皮書公開驗證。
三、一體化檢測優勢與多場景應用

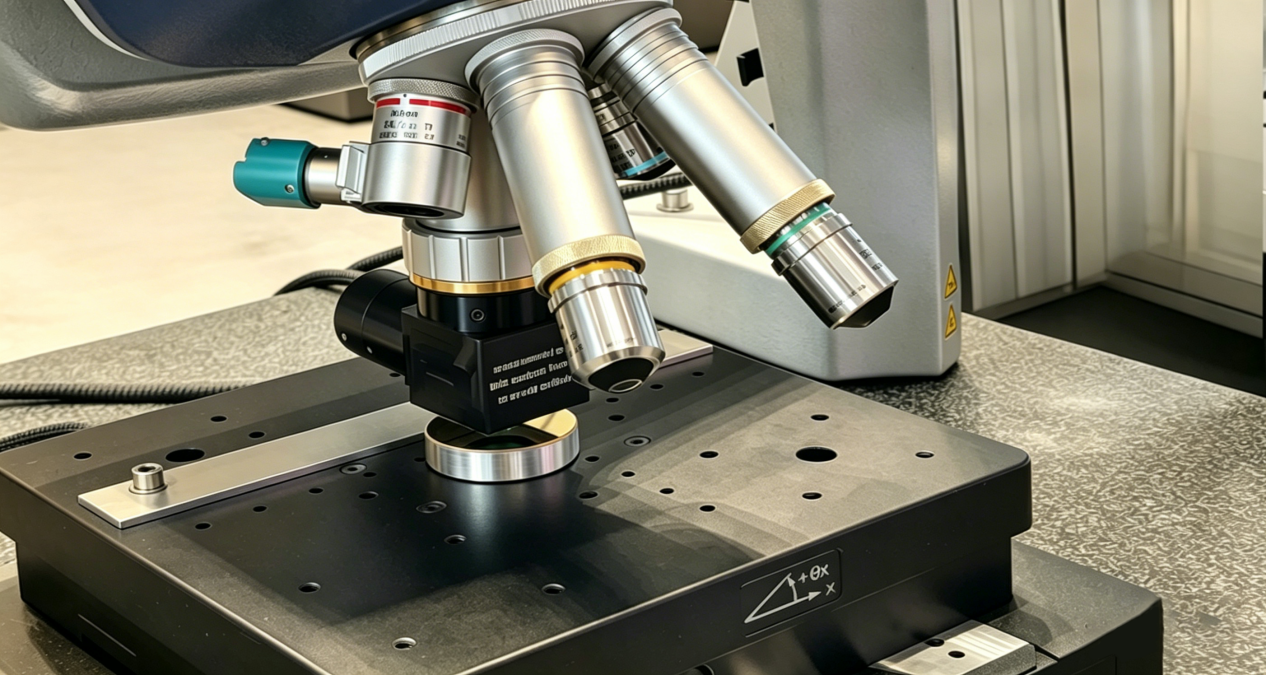

設備采用商用高端大視野精密檢測架構，搭載0.6倍輕量化鏡頭與四組物鏡轉塔，標配15 mm大單幅視野，支持觀測倍率快速切換。一體化集成宏觀觀測與微納高精度檢測功能，無需設備切換與重復校準，適配半導體量產高效質控場景。
多場景高精度檢測能力

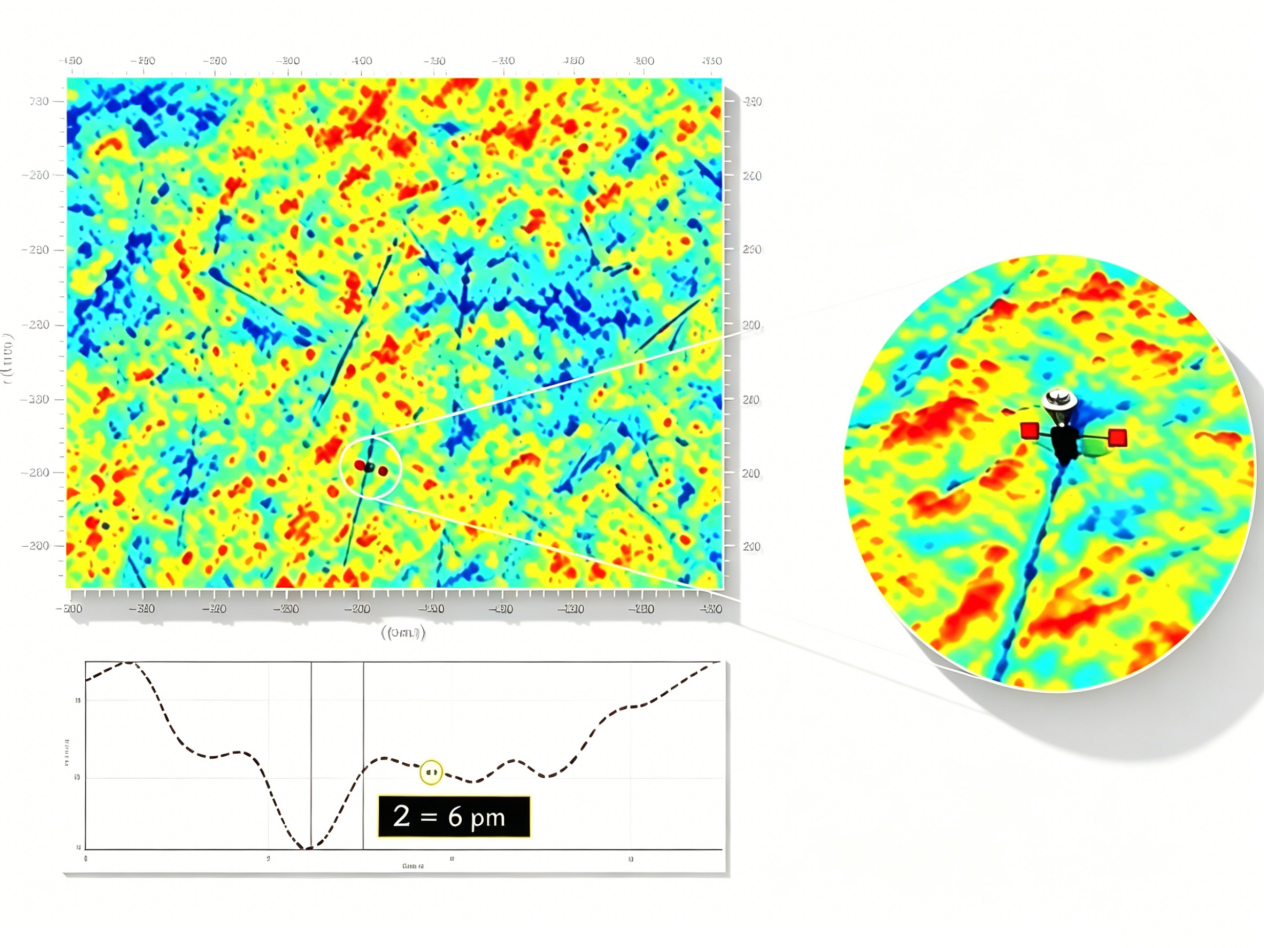

? 超精密粗糙度檢測：可達6 pm超高精度，適配微透鏡（Micro-lens）、光學窗口片等超光滑表面質控，符合高端光學器件檢測公開標準。
新啟航半導體依托成熟的失真校正、一體化高精度檢測、全域平行度檢測技術，可為半導體晶圓（Semiconductor Wafer）、微透鏡、衍射元件、精密光學模組等高端工件，提供標準化一站式3D微納測量解決方案，適配行業高精度量產迭代需求。
