引言
阻焊油墨是PCB（印刷電路板）的重要防護層，其附著力直接決定PCB的耐磨損、耐濕熱及電氣性能，而銅箔表面粗糙度是影響阻焊油墨附著力的核心因素。銅箔粗糙度過低，油墨與銅箔表面結合面積不足，易出現脫層、起皮缺陷；粗糙度過高，易殘留雜質，同樣會降低附著力，因此精準測量銅箔表面粗糙度是保障PCB質量的關鍵。激光顯微鏡與白光干涉儀作為主流非接觸式光學測量設備，在銅箔粗糙度檢測中應用廣泛，二者特性差異顯著，本文對其測量原理與應用效果進行對比分析。
銅箔粗糙度與阻焊油墨附著力的關聯機制
阻焊油墨與銅箔的結合主要依賴機械咬合作用與分子間作用力，銅箔表面的微觀凸起與凹陷形成“錨定效應”，顯著提升油墨附著力。當銅箔表面粗糙度適中時，微觀結構能增大油墨與銅箔的接觸面積，讓油墨充分填充凹陷處，形成牢固結合；若Ra＜0.2μm，表面過于光滑，“錨定效應”微弱，油墨易脫落；若Ra＞1.0μm，凹陷處易殘留蝕刻液、灰塵等雜質，破壞結合界面，導致附著力下降。實踐表明，Ra控制在0.3-0.7μm時，阻焊油墨附著力最佳。
兩種測量儀器的原理與特性對比
激光顯微鏡基于激光掃描原理，以激光為光源，通過分析反射光的強度與散射角度，計算銅箔表面高度差異，實現粗糙度量化。其優勢在于橫向分辨率可達200nm，能清晰捕捉微觀凸起細節，環境適應性強，無需嚴苛恒溫防震條件，操作便捷，適合PCB生產線在線快速檢測，但垂直分辨率僅10nm以上，難以捕捉
粗糙度測量解析：激光共聚焦顯微鏡實測數據不準的核心原因及解決方案
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊時數據卻精準穩定，這一現象的核心原因，是設備視野局限與ISO粗糙度檢測標準不匹配。
1.1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度與物鏡倍率正相關，行業內檢測納米級粗糙度，普遍采用尼康50倍APO高倍物鏡。但高倍率必然壓縮視野范圍，該鏡頭的單幅FOV視野僅0.5mm，成像取樣范圍極小。
1.2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間：0.02μm～0.1μm
取樣長度Lr（截止波長λc）：0.25mm
評定長度Ln（有效評估長度）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）：2.5μm（Lr/100）
1.3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度檢測標準，取樣范圍不足，會直接影響檢測數據的科學性與準確性。
1.4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺的硬件實力，極易引入新誤差：
壓電平臺：拼接精度最高、誤差最小，但設備成本昂貴；
直線電機平臺：精度與成本均衡，適配常規精密檢測場景；
伺服電機平臺：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差；行業通常通過算法濾波掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
超大視野+納米級高精度，效率精度雙突破
打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野，遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構，無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。

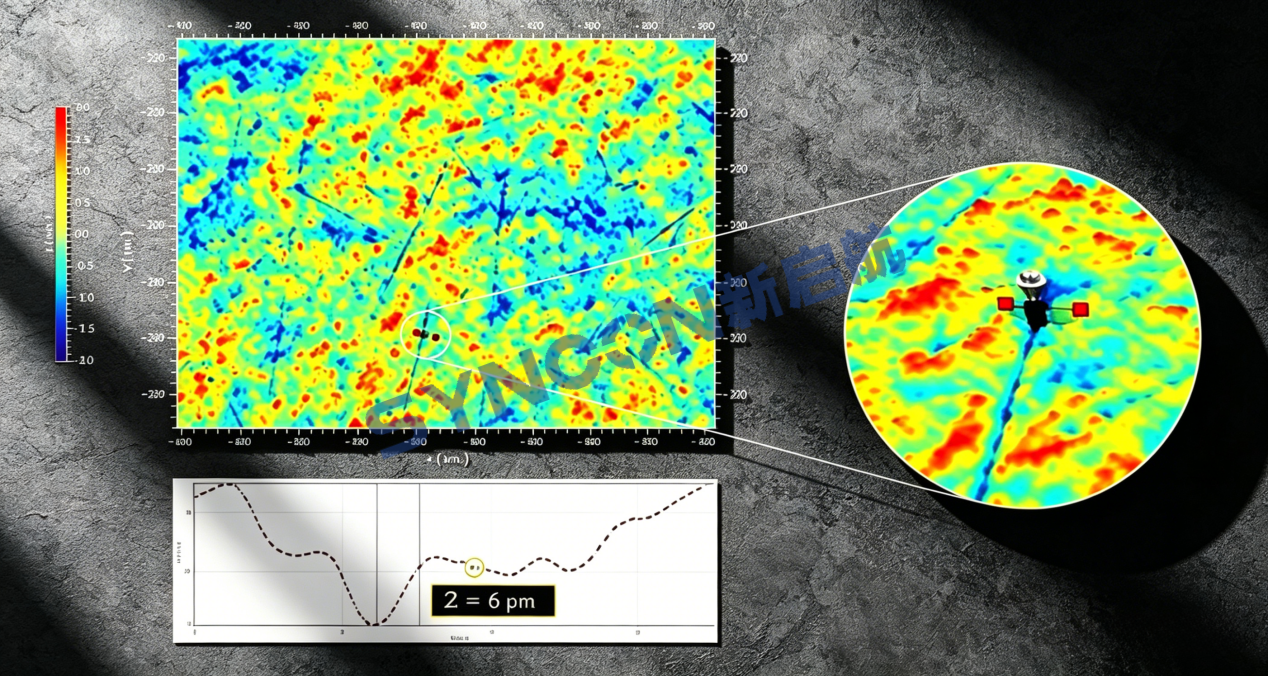

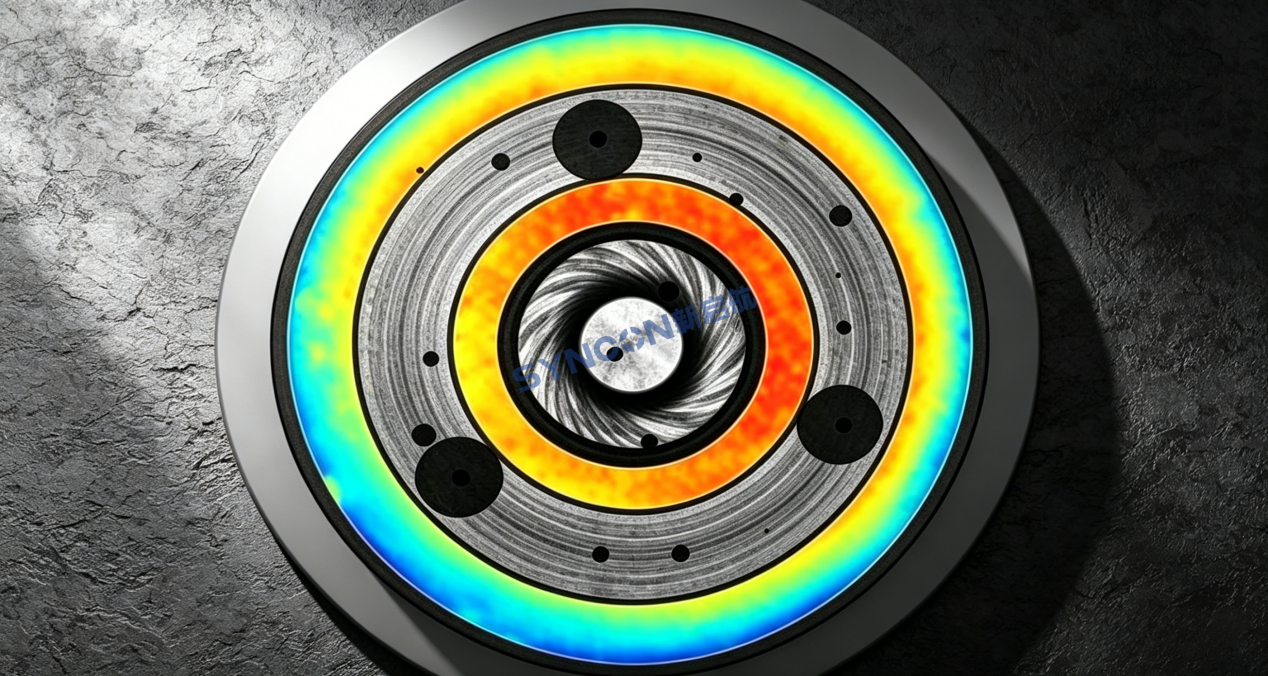

實測可精準完成14mm端面平面度檢測，最低可解析6pm（0.006nm）的超微觀形貌變化，完全滿足Ra100nm以下超精密粗糙度的檢測需求。

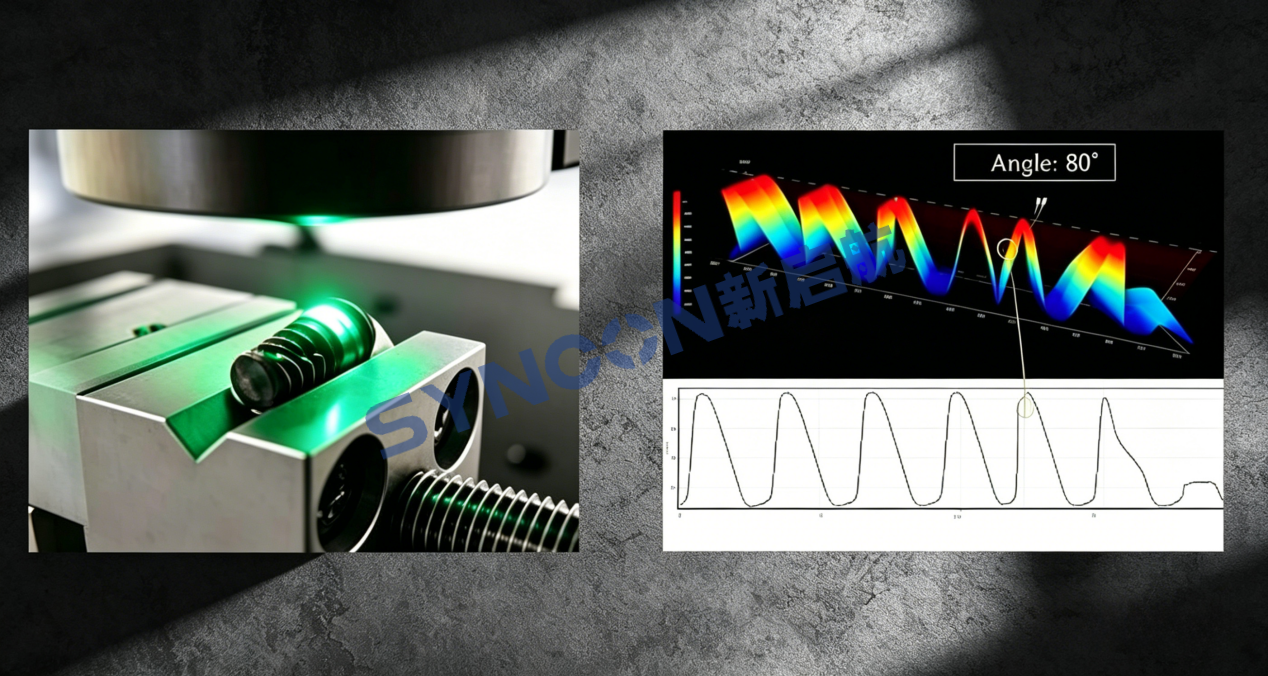

2. 80°超陡斜面測量，突破平面測量局限
打破傳統白光干涉儀僅能檢測平面樣品的技術壁壘，支持80°陡峭斜面、錐面、異形曲面高精度測量，全面適配復雜形貌工件檢測場景，無需額外搭配專用測量設備，實現平面、曲面、異形件全場景一體化檢測。

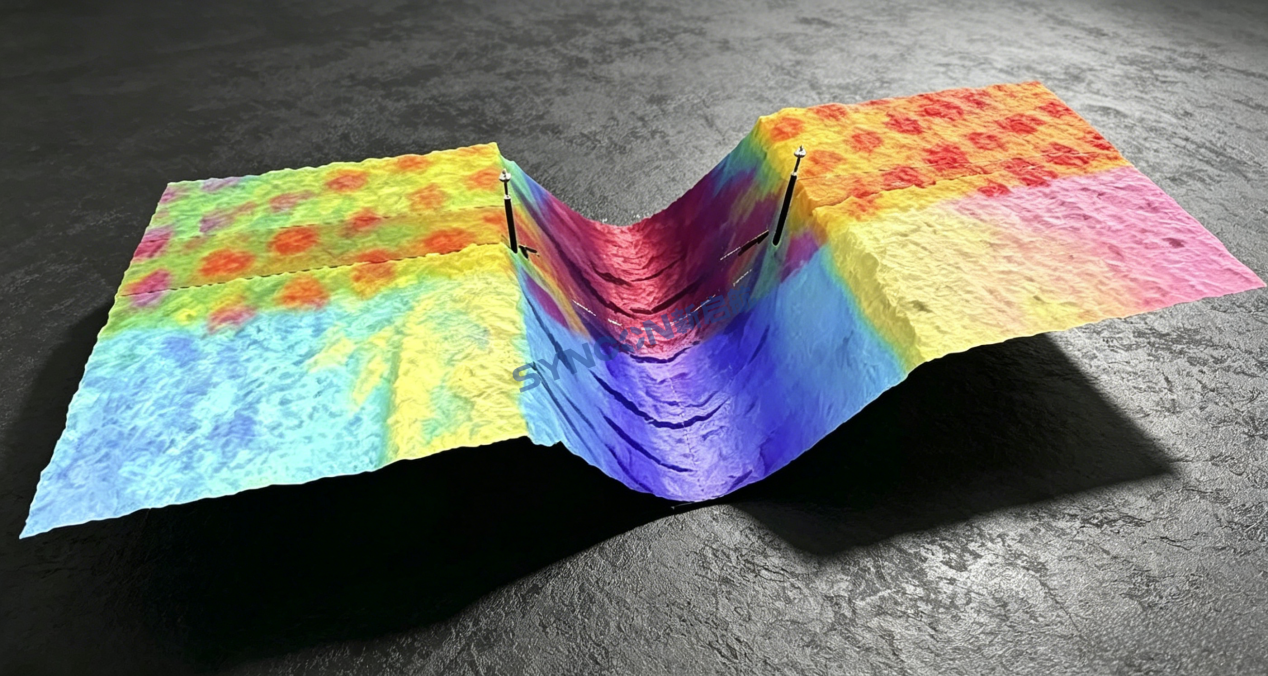

3. 真彩色3D成像，形貌細節全面還原
突破行業技術瓶頸，在保留高端黑白CMOS高清干涉條紋解析能力的基礎上，新增RGB三原色真彩色成像功能，摒棄傳統設備單一黑白成像的弊端。可清晰還原樣品表面微觀形貌、色彩差異與紋理細節，測量信息更全面、數據分析更直觀，讓檢測數據、形貌圖像雙重可追溯。

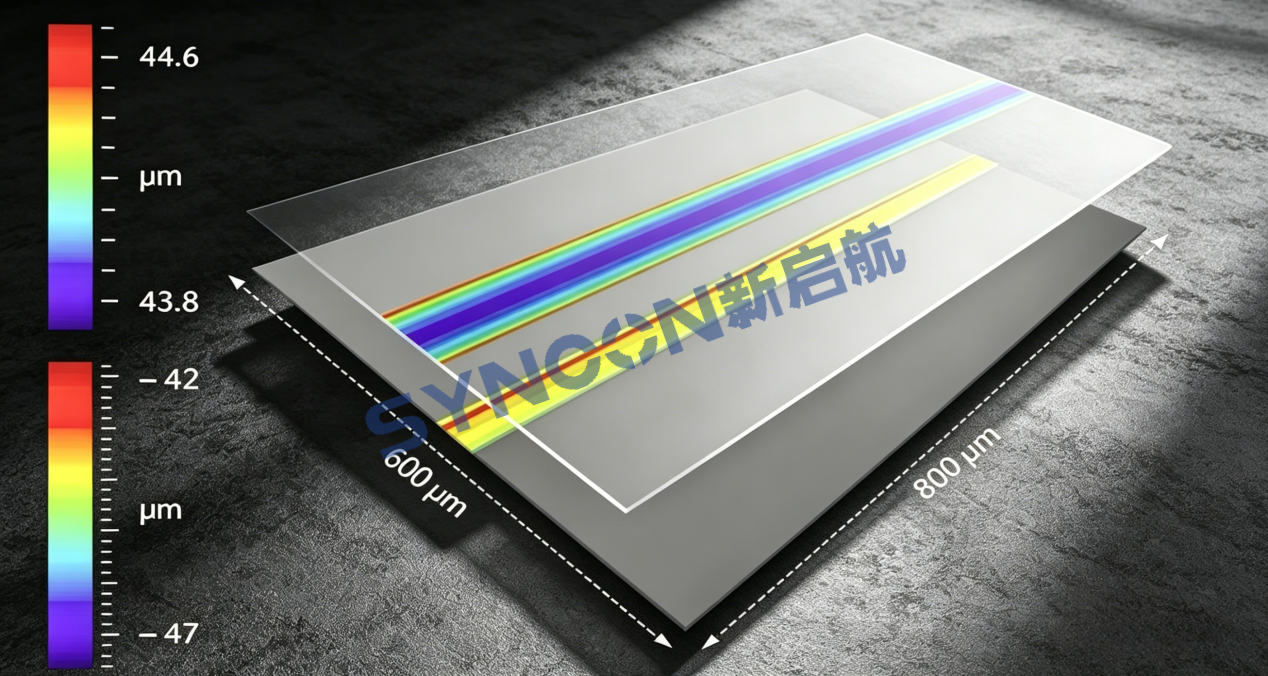

4. 雙平面平行度檢測，適配多結構樣品
采用定制化光路設計，可精準完成非透明工件的厚度檢測與上下平面平行度測量，完美適配多層結構、非透明精密部件的檢測需求，極大拓寬設備適用場景，提升設備通用性與實用性。
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
新啟航半導體，專注提供一站式光學3D精密測量解決方案，以核心技術突破賦能工業精密檢測，助力各行業實現高效、精準、標準化的質量檢測與品質升級。
