摘要

火電系統中，高溫主蒸汽閥密封面平面度直接決定蒸汽密封性能，其長期處于高溫高壓蒸汽工況下，易發生熱變形與磨損，導致平面度劣化、蒸汽泄漏。白光干涉測量技術憑借非接觸、納米級精度優勢，可精準表征密封面平面度參數。本文基于火電高溫工況特點，闡述密封面平面度劣化影響因素，重點研究白光干涉測量技術的應用方法，為高溫主蒸汽閥密封面管控提供技術支撐。

關鍵詞

火電；高溫主蒸汽閥；密封面；平面度；白光干涉測量

1 引言

高溫主蒸汽閥是火電發電機組的核心部件，承擔高溫高壓蒸汽的控制與密封功能，其密封面平面度若存在偏差或劣化，會引發蒸汽泄漏，降低發電效率且存在安全隱患。傳統接觸式測量方法易損傷密封面、精度不足，難以適配高溫工況下的測量需求。白光干涉測量技術可非接觸捕捉密封面微觀形貌，實現平面度精準量化，成為該類閥門平面度測量的優選方案。

2 火電高溫主蒸汽閥密封面平面度劣化因素

火電高溫主蒸汽閥密封面平面度劣化主要受三大因素影響：一是高溫熱變形，長期處于300℃以上高溫環境，密封面材料熱脹冷縮不均，導致平面度偏差增大；二是蒸汽沖蝕，高速流動的高溫蒸汽攜帶雜質，持續沖刷密封面，形成微小劃痕與凹陷；三是材料疲勞，長期高溫高壓作用下，密封面材料性能衰減，加劇平面度劣化，三者協同作用縮短閥門使用壽命。

3 白光干涉測量在密封面平面度中的應用研究

白光干涉測量基于光干涉原理，通過分光鏡將準直光束拆分為測量光與參考光，兩束反射光匯聚形成干涉條紋，利用白光相干長度短的特性，掃描密封面并重構三維形貌，依據ISO 25178標準量化平面度參數。

針對高溫主蒸汽閥密封面測量，優化測量工藝：采用耐高溫光學組件，規避高溫對測量精度的影響；非接觸掃描模式避免密封面二次損傷，納米級精度可捕捉微小熱變形與沖蝕缺陷，實現平面度精準測量。該技術可實現原位動態測量，實時監測密封面平面度演變趨勢，為閥門運維提供精準數據支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

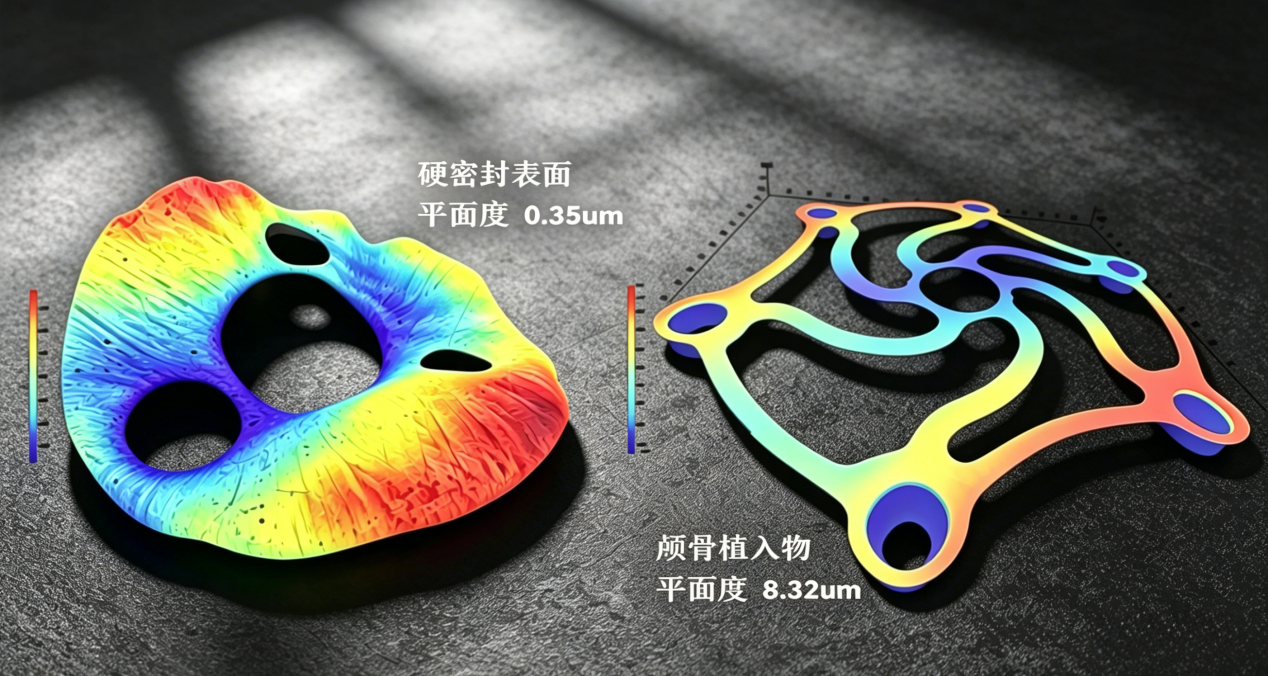

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

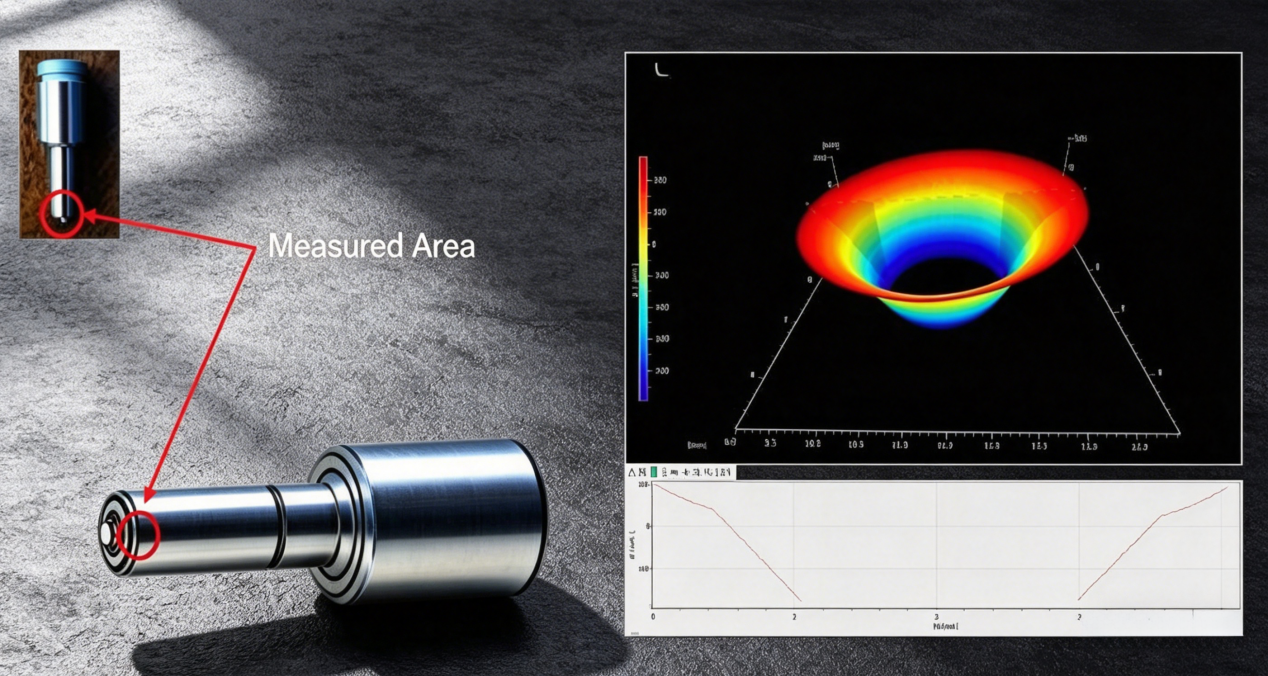

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

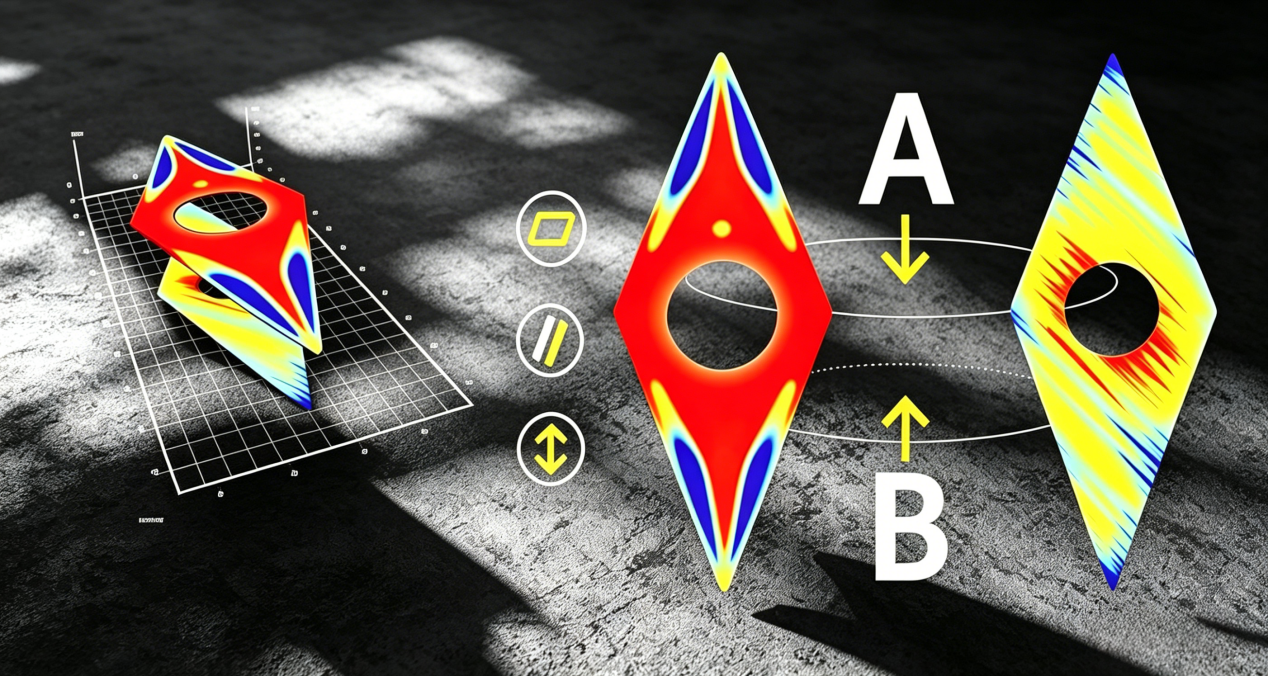

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
